이중 스핀들 머시닝 센터 설명: 작동 방식, 주요 이점 및 구매 시 확인할 사항

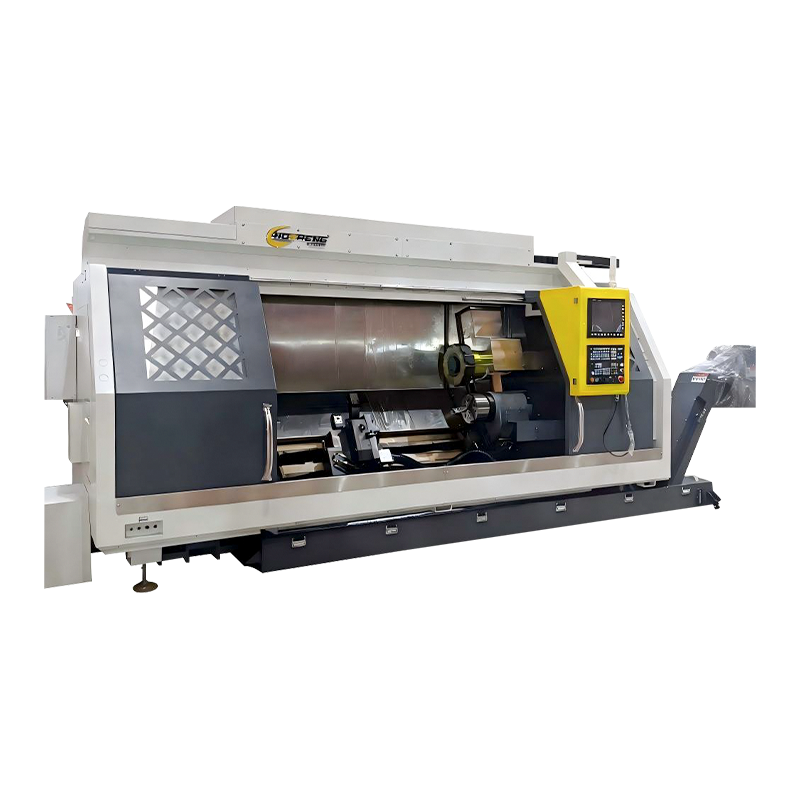

듀얼 스핀들 머시닝 센터란 무엇입니까?

이중 스핀들 머시닝 센터는 동일한 공작물 또는 두 개의 별도 공작물에서 동시에 또는 순차적으로 작동할 수 있는 두 개의 독립적인 스핀들이 장착된 CNC 공작 기계입니다. 공작물이 한 위치에 유지된 상태에서 하나의 스핀들이 모든 절삭 작업을 수행하는 기존 단일 스핀들 머시닝 센터와 달리 트윈 스핀들 머시닝 센터는 절삭, 로딩 및 공구 교환이 순차적이 아닌 병렬로 발생하도록 하여 처리량 방정식을 근본적으로 변경합니다. 그 결과 비절삭 시간이 크게 줄어들고 교대당 생산되는 완성 부품 수가 그에 따라 증가합니다.

제조업체 및 구성에 따라 이중 스핀들 머시닝 센터, 2 스핀들 CNC 머시닝 센터 또는 트윈 스핀들 CNC 기계라고도 하는 이 유형의 공작 기계는 자동차, 항공우주, 의료 기기 및 가전 제품 생산에서 대량 정밀 제조에 점점 더 중심이 되고 있습니다. 기계 설치 공간이나 작업자 수를 두 배로 늘리지 않고도 두 부품을 동시에 가공하거나 한 스핀들에서 황삭을 수행하고 다른 스핀들을 정삭하는 기능을 통해 이중 스핀들 머시닝 센터 오늘날 정밀 제조업체가 이용할 수 있는 가장 매력적인 생산성 투자 중 하나입니다.

이중 스핀들 머시닝 센터의 작동 방식

트윈 스핀들 머시닝 센터의 작동 원리는 특정 구성에 따라 다르지만 기본 개념은 모든 설계에서 동일합니다. 즉, 두 개의 스핀들이 독립적인 모션 제어, 공구 변경 기능 및 공작물 처리 인터페이스를 유지하면서 공통 기계 구조를 공유합니다. 이러한 독립성은 여러 도구가 단일 스핀들 축을 공유하는 갱 툴링 배열과 달리 두 스핀들이 동시에 유용한 작업을 수행할 수 있게 해줍니다.

병렬 처리 이중 스핀들 구성에서는 두 스핀들이 동일한 공작물을 동시에 작업합니다. 한 사이클이 완료되면 완성된 두 부품이 동시에 언로드되고 두 개의 새 블랭크가 로드되므로 동일한 절삭 매개변수를 사용하는 단일 스핀들 기계에 비해 부품당 사이클 시간이 효과적으로 절반으로 줄어듭니다. 순차 또는 핸드오프 구성(이중 스핀들 개념의 터닝 센터 변형에서 더 일반적임)에서 기본 스핀들은 공작물의 한쪽 끝에서 작업을 수행한 다음 반대쪽 끝에서 백워킹 작업을 위해 부품을 두 번째 스핀들로 전송하여 수동 개입 없이 단일 설정으로 완전히 가공된 부품을 완성합니다. 밀링 중심의 머시닝 센터는 병렬 처리 접근 방식을 더 일반적으로 사용하는 반면, 이중 스핀들 터닝 센터 및 밀링 터닝 기계는 부품 형상에 따라 두 가지 구성을 모두 활용합니다.

동기화된 스핀들 작동과 독립적인 스핀들 작동

이중 스핀들 머시닝 센터 설계의 중요한 기술적 차이점은 두 스핀들이 완전히 동기화된 동작으로 작동하는지 아니면 독립적으로 작동하는지 여부입니다. 두 스핀들이 미러 이미지 또는 동일한 고정 장치에서 동일한 공구 경로를 동시에 실행하는 동기화된 작업은 대칭 부품군에 대해 최고의 처리량을 제공하고 단일 프로그램이 두 스핀들을 모두 구동하므로 NC 프로그래밍을 단순화합니다. 독립적인 작동을 통해 기계 컨트롤러는 각 스핀들에서 서로 다른 프로그램, 서로 다른 스핀들 속도, 서로 다른 피드 및 서로 다른 공구 순서를 동시에 실행할 수 있는 유연성을 제공하므로 단일 기계 사이클에서 혼합 부품 생산 또는 황삭 및 정삭 작업의 조합이 가능합니다. 고급 듀얼 스핀들 CNC 머시닝 센터는 CNC 제어 인터페이스를 통해 전환할 수 있는 두 가지 모드를 모두 지원하므로 작업장은 단일 부품 제품군의 최대 처리량 또는 혼합 생산 일정 전반에 걸쳐 최대 유연성을 최적화할 수 있는 유연성을 제공합니다.

듀얼 스핀들 머시닝센터의 주요 구성

이중 스핀들 머시닝 센터는 다양한 부품군, 생산량 및 설치 공간 제약에 적합한 여러 구조 구성으로 제조됩니다. 주요 구성을 이해하면 제조업체가 기계 아키텍처를 특정 생산 요구 사항에 맞추는 데 도움이 됩니다.

단일 스핀들 머시닝 센터에 비해 생산성 이점

이중 스핀들 머시닝 센터의 생산성 사례는 기계 구매 가격보다는 완제품당 비용 수준에서 분석할 때 설득력이 있습니다. 이중 스핀들 기계가 제공하는 주요 생산성 메커니즘은 단순히 두 번째 교대조를 실행하거나 두 번째 기계를 추가하는 것과 근본적으로 다르며 정확한 ROI 타당성을 구축하려면 이를 정확하게 이해하는 것이 중요합니다.

• 병렬 부품 생산은 기계 설치 공간당 생산량을 두 배로 늘립니다. 두 스핀들이 동일한 부품을 동시에 실행하는 경우 절삭 속도, 이송 또는 공구 수명 소모를 늘리지 않고도 부품당 유효 사이클 시간이 절반으로 줄어듭니다. 단일 스핀들 사이클 시간이 45초인 머시닝 센터는 이중 스핀들 병렬 모드에서 부품당 유효 사이클 시간이 22.5초가 됩니다. 그렇지 않은 경우 관련 자본 비용, 설치 공간 및 유지 관리 오버헤드를 모두 포함하여 두 번째 기계를 구입하고 운영해야 하는 처리량 증가입니다.
• 로드/언로드 시간은 절단 사이클에 흡수됩니다. 단일 스핀들 기계에서는 공작물을 로드하고 언로드하는 데 소요되는 1초가 비생산적인 스핀들 시간입니다. 이중 스핀들 머시닝 센터에서는 한 스핀들이 절삭하는 동안 작업자나 로봇이 다른 스핀들의 공작물을 로드 및 언로드합니다. 절단 사이클이 완료되면 로드된 스핀들이 즉시 절단을 시작합니다. 즉, 로딩 시간이 완전히 흡수됩니다. 생산 시간과 비생산 시간의 중첩은 단일 스핀들 작동에 비해 전체 장비 효율성(OEE)을 20~40% 향상시킬 수 있습니다.
• 부품당 인건비 절감: 한 명의 작업자 또는 하나의 로봇 셀이 두 개의 스핀들을 동시에 관리할 수 있으므로 완성된 부품당 직접 노동량이 절반으로 줄어듭니다. 인건비에 민감한 제조 환경에서 이러한 단위당 노동력 감소는 종종 트윈 스핀들 가공 기술에 투자하는 주요 재정적 동인입니다.
• 밀턴 구성에서 완전한 가공을 위한 단일 설정: 메인 스핀들과 서브 스핀들 사이에서 공작물을 전달하는 이중 스핀들 터닝 및 밀 턴 센터에서는 부품 양쪽 끝의 모든 가공 작업이 단일 기계 설정으로 완료됩니다. 단일 스핀들 기계에서 별도의 작동, 고정 및 품질 검사가 필요한 두 번째 설정을 제거하면 위치 오류의 중요한 원인이 제거되고 원자재에서 완성된 부품까지 전체 부품 리드 타임이 단축됩니다.
• 두 대의 개별 기계에 비해 열 안정성과 정확도가 향상되었습니다. 단일 이중 스핀들 머시닝 센터에서 동시에 가공되는 두 부품은 동일한 주변 온도, 동일한 냉각수 온도, 동일한 구조적 열 상태 등 동일한 열 조건을 따르므로 두 부품 간의 치수 변화가 최소화됩니다. 두 개의 개별 단일 스핀들 기계에서 제작된 부품은 열 상태, 공구 마모 및 교정의 차이로 인해 기계 간 변동이 나타날 수 있으며, 이로 인해 고정밀 응용 분야의 품질 관리가 복잡해질 수 있습니다.

이중 스핀들 가공에 가장 적합한 산업 및 부품군

이중 스핀들 머시닝 센터 개념은 광범위한 응용 분야에서 생산성 이점을 제공하지만 특정 산업 부문과 부품 제품군은 이 기술에서 가장 큰 가치를 얻습니다. 일반적인 스레드는 사이클 시간 단축 및 설정 제거가 단위당 의미 있는 비용 개선으로 직접 변환되는 상대적으로 복잡한 부품의 대량 생산입니다.

자동차 파워트레인 및 섀시 부품

자동차 산업은 전 세계적으로 이중 스핀들 및 다중 스핀들 가공 기술을 가장 많이 사용하는 산업입니다. 실린더 헤드, 엔진 블록, 커넥팅 로드, 크랭크샤프트, 변속기 하우징을 포함한 엔진 구성 요소는 주요 OEM 또는 Tier 1 공급업체의 생산 규모에서 연간 수백만 달러에 달하는 작은 사이클 시간 단축도 가능한 대량으로 생산됩니다. 트윈 스핀들 수평 머시닝 센터는 팔레트 시스템이 공작물을 지속적으로 공급하고 두 스핀들이 동일한 부품에 대해 동기화된 프로그램을 실행하는 자동차 파워트레인 라인의 표준 구성입니다. 너클, 컨트롤 암 및 브레이크 캘리퍼를 포함한 섀시 구성 요소는 자연스럽게 2스핀들 병렬 처리에 매핑되는 대칭에 가까운 기하학적 구조로 인해 이중 스핀들 생산에 유사하게 적합합니다.

항공우주 구조 및 엔진 구성요소

항공우주 제조에서는 구조 부품(날개 리브, 날개보 및 동체 프레임)에 이중 스핀들 머시닝 센터를 점점 더 많이 사용하고 있습니다. 여기서 갠트리형 트윈 스핀들 기계는 미러 이미지 왼쪽 및 오른쪽 부품을 동시에 가공할 수 있어 대량의 일치하는 쌍이 필요한 구조 어셈블리의 가공 시간을 절반으로 줄일 수 있습니다. 소형 엔진 부품(연료 시스템 부품, 액추에이터 하우징 및 계측 장치 피팅)의 경우 수직 트윈 스핀들 머시닝 센터는 항공우주 산업이 요구하는 엄격한 치수 공차를 갖춘 부품을 생산하는 동시에 이중 스핀들 아키텍처는 항공기 제작 프로그램을 지원하는 데 필요한 생산 속도를 유지합니다.

의료기기 제조

정형외과용 무릎 및 고관절 부품, 척추 임플란트, 수술 기구 본체를 포함한 의료용 임플란트는 이중 스핀들 머시닝 센터 생산에 탁월한 후보입니다. 이러한 부품은 일반적으로 티타늄 합금, 코발트 크롬, 스테인리스강과 같은 가공이 어려운 재료로 생산됩니다. 다양한 작업에 대해 단일 매개변수 세트를 타협하는 대신 스핀들별로 절삭 매개변수를 최적화하면 공구 수명과 표면 조도가 크게 향상될 수 있습니다. 이중 스핀들 밀턴 센터를 통해 구현되는 완전한 단일 설정 가공은 기존 기계의 여러 설정으로 인해 의료 기기 사양의 엄격한 공차와 호환되지 않는 누적 위치 오류가 발생하는 복잡한 임플란트 형상에 특히 유용합니다.

트윈 스핀들 머시닝 센터를 선택할 때 평가해야 할 주요 사양

귀하의 응용 분야에 적합한 이중 스핀들 CNC 머시닝 센터를 선택하려면 단일 스핀들 기계에 대해 고려되는 기본 매개변수를 뛰어넘는 일련의 기계 사양을 평가해야 합니다. 다음 사양은 이중 스핀들 환경에서 특히 중요합니다.

• 스핀들 속도 및 출력 등급: 동일한 부품에 대한 진정한 병렬 처리가 가능하려면 두 스핀들 모두 속도, 토크 및 출력이 동일하게 정격되어야 합니다. 스핀들 드라이브의 열 저하 없이 동시에 두 스핀들에서 중절삭을 지속할 수 있는 기계의 능력을 결정하는 연속 출력 정격(피크 정격뿐만 아니라)을 확인하십시오.
• 스핀들 중심 거리(나란한 구성의 경우): 두 스핀들 중심선 사이의 거리에 따라 각 스핀들에서 처리할 수 있는 최대 공작물 크기와 표준 고정 플레이트를 두 스핀들에서 동시에 사용할 수 있는지 여부가 결정됩니다. 스핀들 중심 거리는 동시 가공 중에 두 공작물과 고정 장치 사이의 간섭을 방지할 수 있을 만큼 충분히 커야 합니다.
• 독립형 대 공유 도구 매거진: 일부 이중 스핀들 머시닝 센터는 두 스핀들을 모두 지원하는 단일 공유 공구 매거진을 사용하는 반면 다른 스핀들 머시닝 센터는 각 스핀들에 독립 매거진을 제공합니다. 독립 매거진을 사용하면 각 스핀들이 혼합 부품 생산에 필수적인 완전히 다른 도구 세트를 동시에 운반할 수 있지만 기계 비용과 설치 공간이 늘어납니다. 공유 매거진을 사용하면 비용이 절감되지만 두 스핀들이 동시에 공구 교환을 요청할 때 충돌을 방지하려면 신중한 공구 관리가 필요합니다.
• 듀얼 스핀들 프로그래밍을 위한 CNC 제어 아키텍처: 동기화된 작업을 프로그래밍하고 실행하는 방법, 두 채널 간의 축 충돌을 관리하는 방법, 한 스핀들의 알람 및 비상 정지가 다른 스핀들 작업에 미치는 영향, 절단 전에 이중 채널 프로그램을 확인하는 데 사용할 수 있는 시뮬레이션 도구 등 두 가지 동시 가공 프로그램을 관리하는 CNC 시스템의 기능을 평가합니다. Fanuc, Siemens, Mazatrol 및 Heidenhain의 제어 장치는 모두 이중 채널 작동을 지원하지만 프로그래밍 접근 방식과 시뮬레이션 기능이 다릅니다.
• 공작물 로딩 시스템 호환성: 이중 스핀들 머시닝 센터의 생산성 이점은 공작물 로딩이 기계의 출력 속도와 보조를 맞출 때만 완전히 실현됩니다. 두 스핀들을 동시에 로드 및 언로드할 수 있는 팔레트 교환기, 로봇 로딩 셀 및 부품 컨베이어와의 호환성을 평가하십시오. 로딩 시스템은 처리 병목 현상을 일으키지 않고 단일 스핀들 기계에 비해 두 배의 처리량 속도를 처리할 수 있도록 크기를 조정해야 합니다.

이중 스핀들 가공 센터 프로그래밍: 실제 고려 사항

두 스핀들 CNC 머시닝 센터를 프로그래밍하려면 두 스핀들이 동일한 프로그램을 실행하는 경우에도 단일 스핀들 프로그래밍에 비해 추가 계획이 필요합니다. 이중 스핀들 작동과 관련된 프로그래밍 고려 사항을 이해하면 매장에서 이러한 기계를 신속하게 구현하고 설치 후 생산성 실현을 지연시키는 일반적인 함정을 피하는 데 도움이 됩니다.

동기화된 이중 채널 프로그래밍

두 스핀들이 동일한 프로그램을 동시에 실행하는 경우 CNC 제어 장치는 두 채널 중 하나가 진행되기 전에 두 채널이 동일한 프로그램 상태에 도달해야 하는 중요한 지점에 삽입된 동기화 지점(일반적으로 M 코드 대기 명령)을 사용하여 프로그램 코드의 두 채널을 병렬로 실행합니다. 예를 들어, 한 스핀들이 절단 위치로 이동하는 동안 다른 스핀들은 아직 공구 교환 영역에 있는 상황을 방지하려면 두 스핀들 중 하나가 절단을 시작하기 전에 공구 교환을 완료해야 합니다. 프로그래밍을 시작하기 전에 모든 동기화 요구 사항을 매핑하고 공기를 차단하기 전에 시뮬레이션에서 듀얼 채널 프로그램을 철저하게 테스트하는 것은 숙련된 듀얼 스핀들 프로그래머가 절대 건너뛰지 않는 필수 단계입니다.

두 스핀들 간의 공구 오프셋 관리

이중 스핀들 머시닝 센터의 각 스핀들에는 고유한 공구 길이 및 반경 오프셋 레지스터 세트가 있습니다. 두 스핀들에 동일한 공구가 사용되는 경우에도 오프셋을 독립적으로 측정하고 입력해야 합니다. 동일한 제조업체의 명목상 동일한 공구 간의 공구 길이 차이는 5~20μm일 수 있으며 이는 엄격한 공차 작업에 중요합니다. 공구 프리세터를 사용하여 오프라인으로 공구를 프리셋하고 각 스핀들의 공구 집단에 대해 정확하게 측정된 오프셋을 입력하는 것은 정밀 부품을 위한 올바른 접근 방식입니다. 부품 치수의 SPC 모니터링을 사용하여 공구 마모 보상을 관리하는 대량 생산의 경우 오프셋 관리 시스템은 측정 시스템의 피드백을 기반으로 각 스핀들의 오프셋을 독립적으로 업데이트하도록 구성되어야 합니다.

이중 스핀들 머시닝 센터 관련 유지 관리 고려 사항

이중 스핀들 머시닝 센터를 유지 관리하려면 스핀들 윤활, 가이드웨이 관리, 냉각수 관리, 필터 교체 등 단일 스핀들 기계의 모든 표준 예방 유지 관리 작업이 필요하지만 범위가 두 배로 늘어나고 2 스핀들 아키텍처에 따른 추가 고려 사항이 적용됩니다. 다음 유지 관리 방법은 이중 스핀들 작동의 신뢰성과 정확성을 유지하는 데 특히 중요합니다.

• 독립적인 스핀들 열 모니터링: 두 스핀들 모두 기계의 진단 시스템을 통해 작동 온도를 개별적으로 모니터링해야 합니다. 한 스핀들에서 베어링 문제나 윤활 문제가 발생하면 성능이나 정확성 문제가 발생하기 전에 스핀들 온도 상승으로 나타납니다. 정의된 절삭 조건에서 두 스핀들에 대한 기준 온도 프로필을 설정하고 기준에서 벗어난 편차를 즉시 조사합니다.
• 스핀들 간 정확도 비교 검사: 주기적으로 각 스핀들에 동일한 테스트 피스를 독립적으로 가공하고 치수 결과를 비교합니다. 스핀들 사이의 치수 차이는 생산 품질에 영향을 미치기 전에 수정이 필요한 차등 열 드리프트, 가이드웨이 마모 또는 교정 차이를 나타냅니다. 스핀들 간 정확도 차이를 조기에 파악하면 기계적 개입이 필요하기 전에 오프셋 조정을 통해 수정할 수 있습니다.
• 칩 컨베이어 용량 관리: 이중 스핀들 머시닝 센터는 단일 스핀들 기계보다 두 배 빠른 속도로 칩을 생성합니다. 칩 컨베이어 시스템의 크기가 결합된 칩 부하에 맞게 조정되었는지, 컨베이어 유지 관리 일정이 더 높은 칩 볼륨을 고려하는지 확인하십시오. 과부하로 인한 칩 컨베이어 오류는 칩 처리 인프라를 업그레이드하지 않고 단일 스핀들 라인에서 변환된 이중 스핀들 기계에서 계획되지 않은 가동 중지 시간을 발생시키는 일반적인 원인입니다.
• 냉각수 시스템 유지 관리: 두 개의 동시 절삭 스핀들은 단일 스핀들보다 절삭유 시스템에 대한 수요가 훨씬 더 높습니다. 절삭유 펌프 유량과 압력 출력을 정기적으로 확인하고, 절삭유 농도를 사양 내로 유지하십시오. 금속 제거율이 높을수록 더 많은 열이 발생하고 절삭유 윤활성에 대한 요구가 높아집니다. 절삭유 탱크 필터를 단일 스핀들 유지보수 일정보다 더 자주 청소하십시오.
