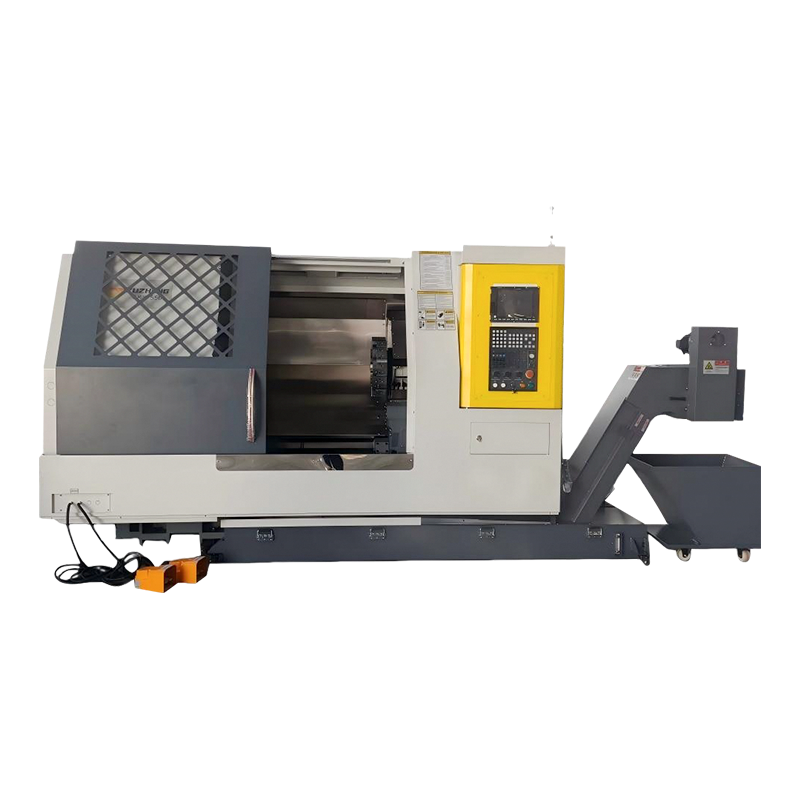

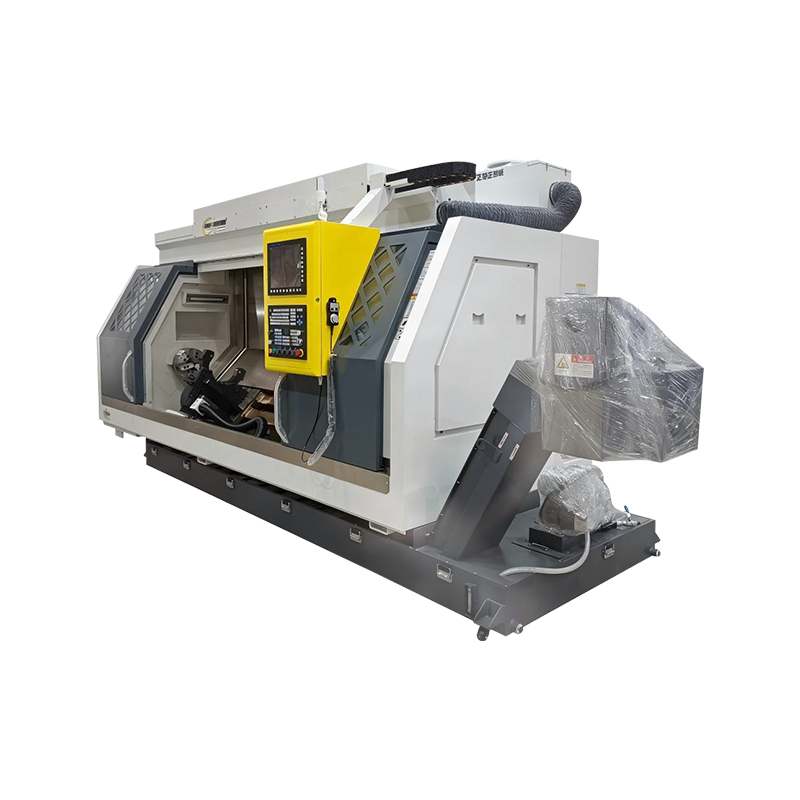

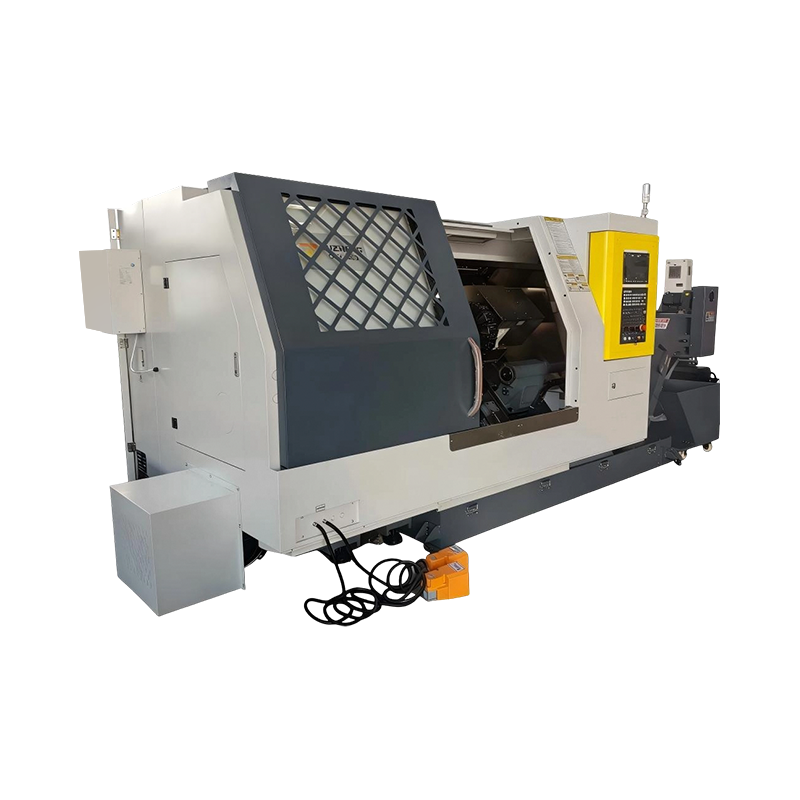

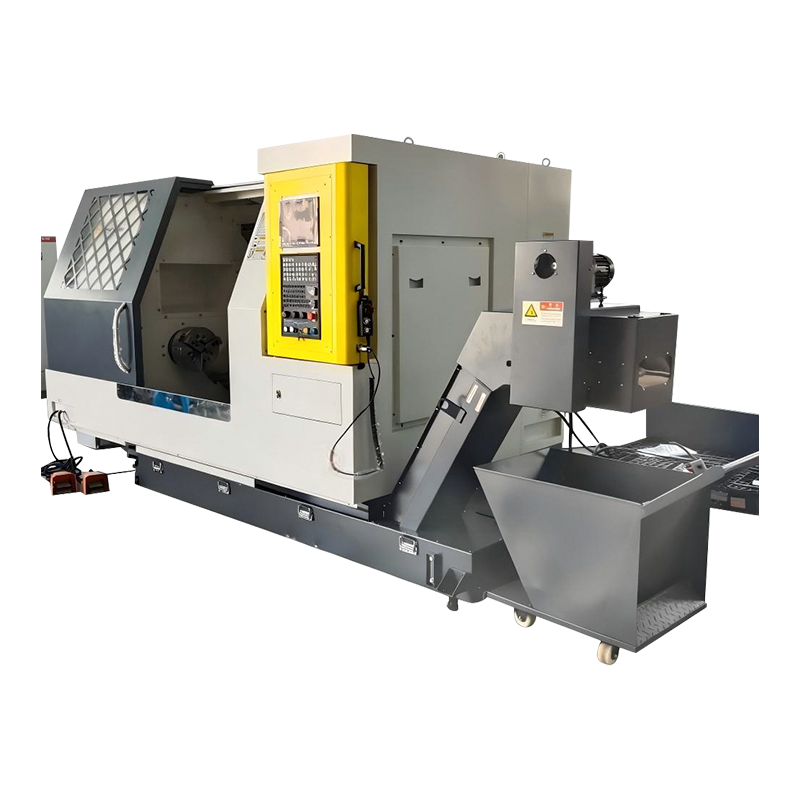

CKD 시리즈-표준 모델 듀얼 스핀들 터닝 및 밀링 머신

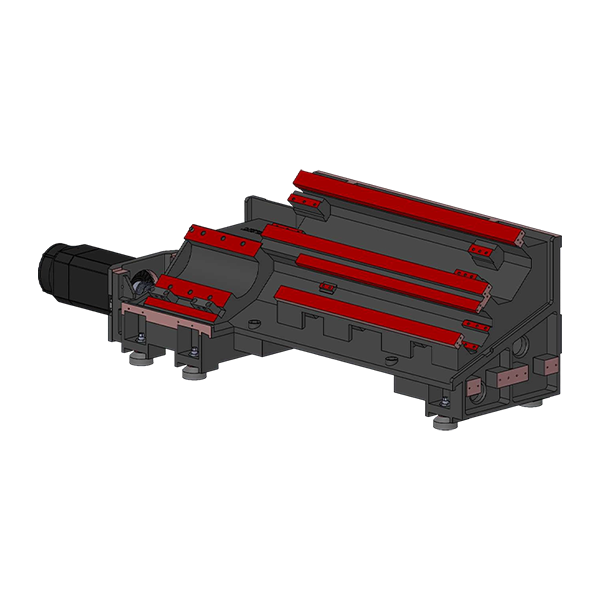

베이스 소개

강성이 높고 경도가 높은 견고한 기본 구조를 채택합니다.
Z축과 W축 모두 하드 레일 설계가 특징입니다. 베이스는 치밀하고 강화된 리브 구조로 되어 있어 베이스와 슬랜트베드의 최적의 강성을 유지합니다. 이는 공작물 적재 용량과 공작물의 동적 수평 정확도를 효과적으로 향상시킵니다.

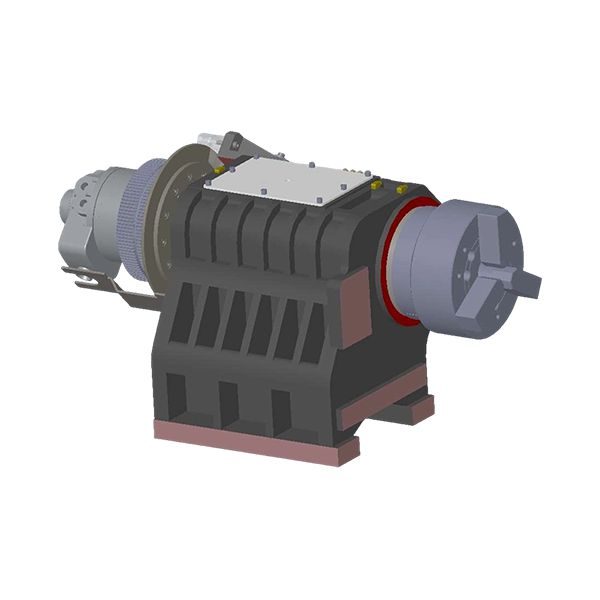

스핀들 헤드 / 토크 값

고성능 기계식 스핀들
헤드스톡은 통합형 밀폐형 디자인을 채택하여 구조적 강성을 크게 향상시켰습니다. 이 설계는 공진 및 열 변화의 영향을 효과적으로 방지하여 절단 작업의 강성과 안정성을 향상시킵니다.

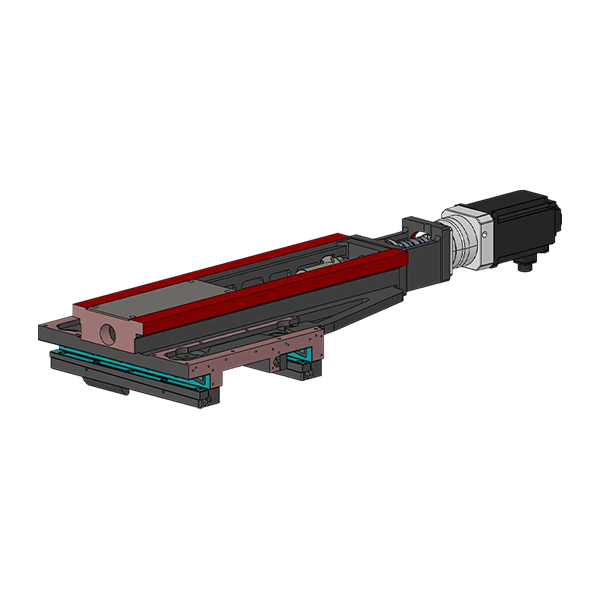

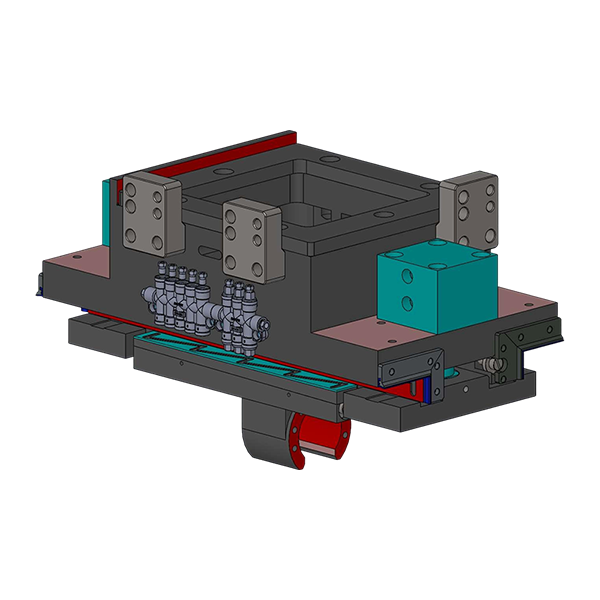

안장

·Y축은 이중 경화 가이드웨이 레이아웃을 채택하여 유효 스팬을 늘리고 절삭 이송에 최적의 강성을 제공합니다.
·베이스는 특대형 스팬 단면 설계로 안장 이송축이 좌우로 움직일 때 효과적인 지지력과 안정성을 향상시킵니다.
·베이스에는 고정밀도 조정 장치가 장착되어 있어 경화된 가이드웨이의 넓은 스팬으로 인한 안장 처짐 및 XZ축 비틀림 변형을 효과적으로 개선하여 보간된 Y축 이동에 대한 최적의 직진도를 보장합니다.

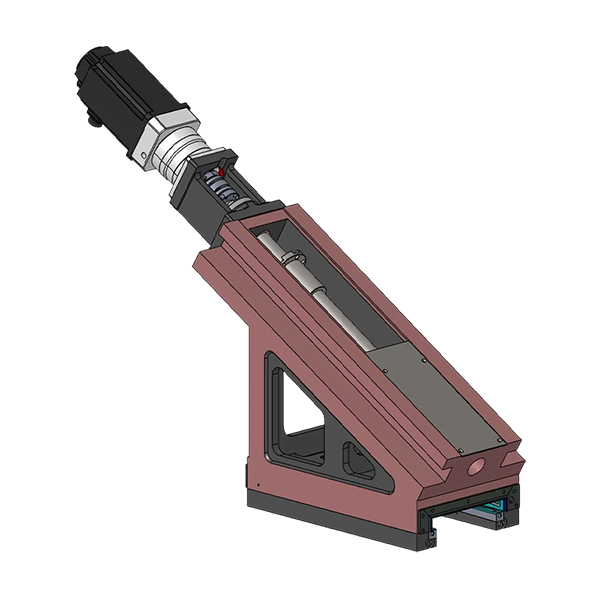

Y축 보정

·X축은 이중 하드 레일 구성을 채택하여 유효 스팬을 늘리고 절삭 이송에 최적의 강성을 제공합니다.
·삼각형 슬라이딩 베이스는 단면적을 크게 설계하여 안장 이송축이 상하로 움직일 때 효과적인 지지력과 안정성을 향상시킵니다.
·안장 정적 정확도 조정 장치는 하드 레일의 넓은 스팬으로 인해 발생하는 상부 슬라이딩 베이스의 XY 축 방향 비틀림 변형을 효과적으로 개선하여 보상된 Y축에 대한 최적의 모션 직진도를 보장합니다.

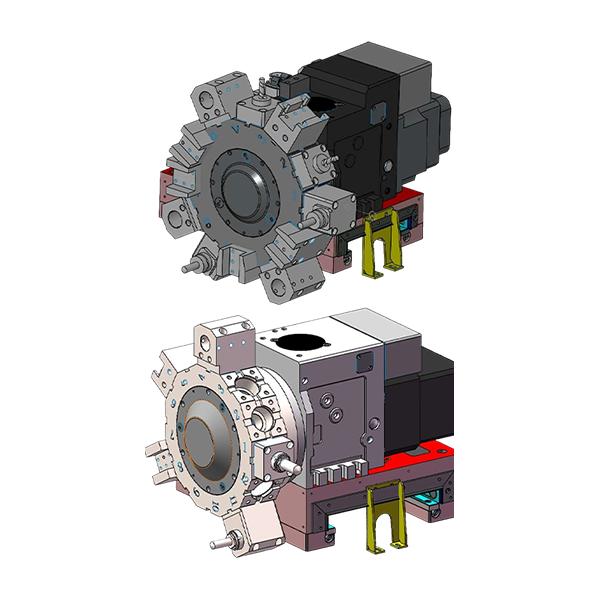

파워 터렛

CKD550
·상부 슬라이드의 대형 레일 설계로 절단 강성을 높이고 안정성을 대폭 향상시켰습니다.
·서보 모터로 터렛 회전을 제어하므로 빠르고 안정적인 공구 선택이 가능합니다. 12 스테이션 설계의 BMT55 터렛을 채택하여 Y축 보간 공작 기계의 중부하 밀링 성능을 향상시킵니다.
CKD750
·상부 슬라이드의 대형 레일 설계로 절단 강성을 높이고 안정성을 대폭 향상시켰습니다.
·서보 모터로 터렛 회전을 제어하므로 빠르고 안정적인 공구 선택이 가능합니다. 12 스테이션 설계의 BMT65 터렛을 채택하여 Y축 보간 공작 기계의 중부하 밀링 성능을 향상시킵니다.

심압대

W축은 이중 경화 가이드웨이 레이아웃을 채택하여 유효 스팬을 늘리고 최적의 피드 강성을 제공합니다.

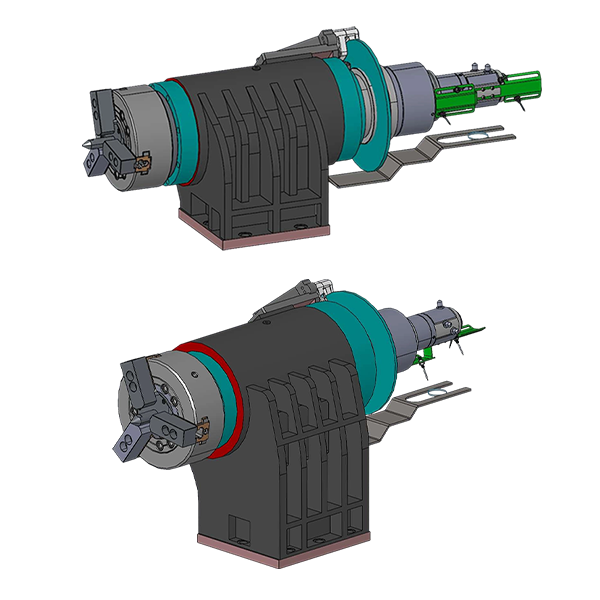

전기 스핀들

CKD550
·W축 서브 스핀들은 235Nm 출력의 전동 스핀들로 메인 스핀들과 서브 스핀들의 동기 회전을 효과적으로 향상시켜 최적의 이송 강성을 제공합니다.
·척 A2-6(10인치), 3조 클램프 및 이젝터 핀 이중 유압 드라이브로 이젝터 핀 유형 부품이 필요한 작업물에 편리합니다.

CKD750
·W축 서브 스핀들은 토크 350Nm의 전동 스핀들로 메인 스핀들과 서브 스핀들의 동기 회전을 효과적으로 향상시켜 최적의 이송 강성을 제공합니다.
·척 A2-8(12인치), 3조 클램프 및 이젝터 핀 이중 유압 드라이브로 이젝터 핀 유형 부품이 필요한 작업물에 편리합니다.

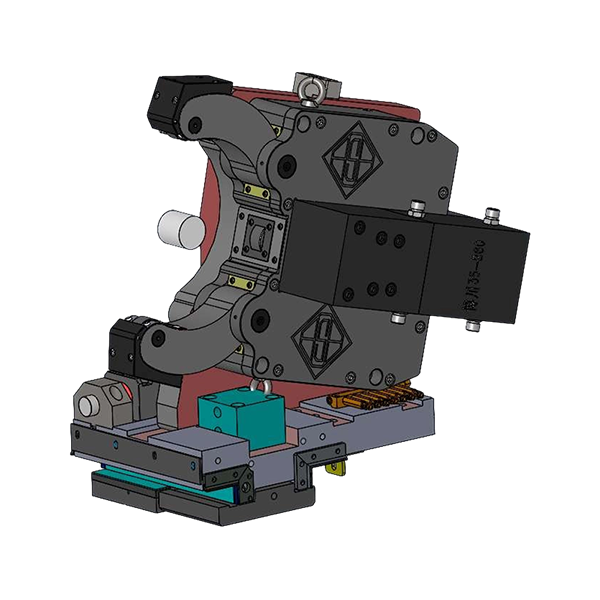

센터레스트

W축 중앙 받침대는 Z축 새들을 따라가므로 메인 스핀들과 서브 스핀들에서 공작물의 동기 회전을 효과적으로 향상시킵니다.
