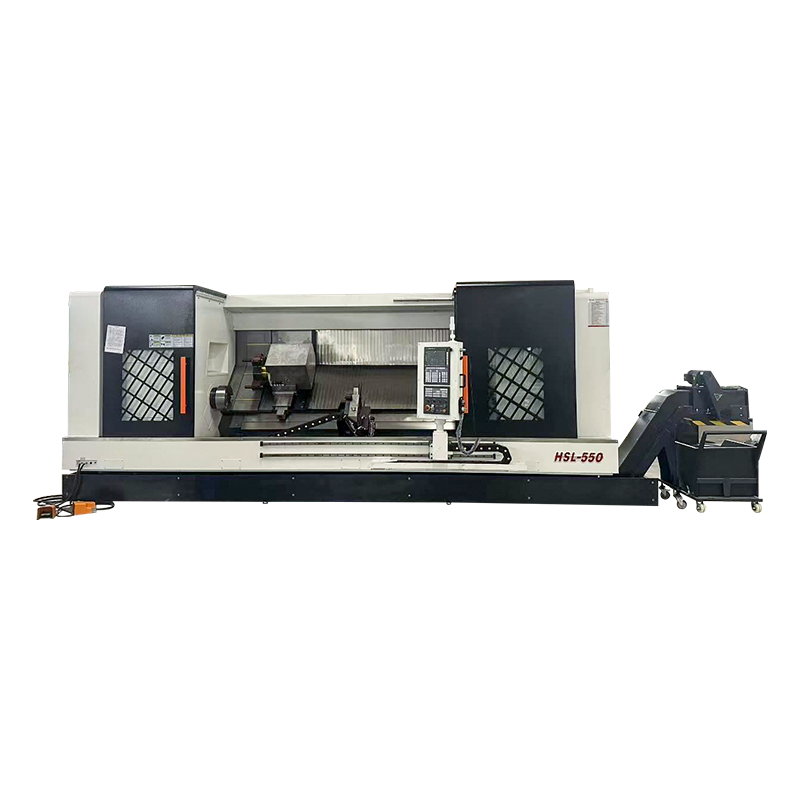

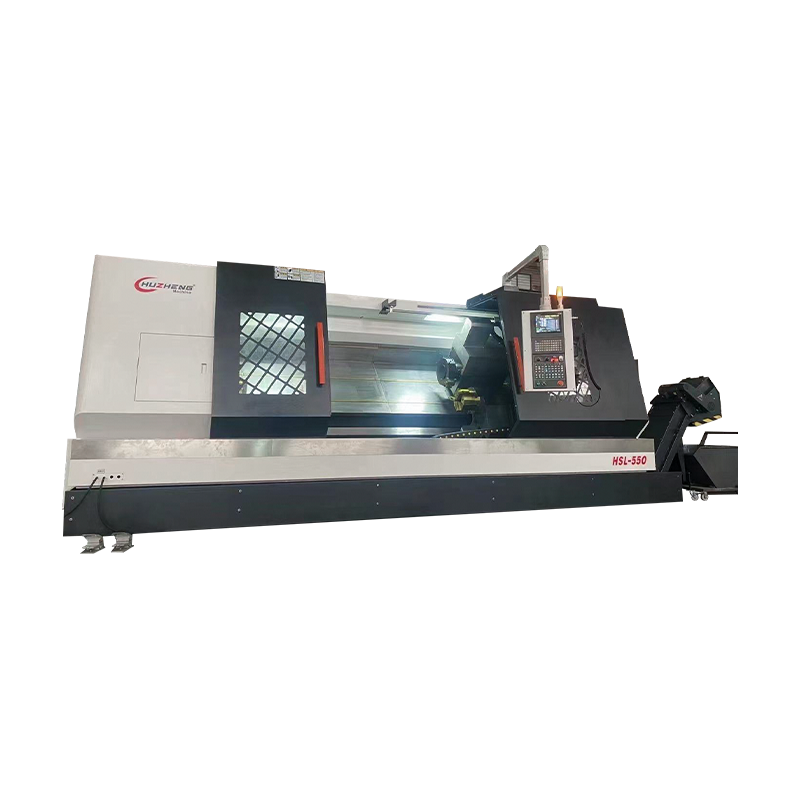

HSL 시리즈 - 고강도 이중 스핀들 터닝 및 밀링 머신

CNC 절단에서 "무거운 작업"이 실제로 의미하는 것

실제 작업장에서 "강력한 작업"은 브로셔 무게보다는 칩 로드를 밀어낼 때 기계가 형상을 유지할 수 있는지 여부에 더 중점을 둡니다. 실제 규칙: 강성은 다음과 같이 나타납니다. 안정적인 스핀들 부하, 일관된 표면 조도, 반복 가능한 치수 동일한 절단 매개변수 하에서. 몇 시간 후에 부품이 표류하기 시작하면 제한 요인은 일반적으로 도구 경로가 아닌 구조, 가이드웨이 지지 또는 열 동작입니다.

구매자가 확인할 수 있는 강성 지표

• 교대근무 시작과 끝에서 동일한 형상을 절단합니다. 크기 드리프트(열 구조)를 비교합니다.
• 피드가 증가할 때 채터링 시작을 들어보십시오. 초기 채터링은 종종 루프 강성이 약함을 나타냅니다.
• 직선 벽의 축 반전 표시를 확인하십시오. 백래시/서보 튜닝 및 가이드웨이 예압이 여기에 표시됩니다.
• 무거운 표면 처리 후 평탄도를 측정합니다. 구조적 회복은 스핀들 동력만큼 중요합니다.

우리 측에서는 "강력한" 약속이 전체 강성 체인이 일관될 때만 실현되기 때문에 주조부터 조립까지 품질 관리를 엄격하게 유지합니다.

스핀들 출력과 토크: 절삭 능력이 나오는 곳

많은 구매자는 최대 kW만 비교합니다. 중절삭 CNC 공작기계 , 그러나 무거운 절단은 다음 사항에 따라 달라집니다. 실제로 사용하는 RPM에서의 토크 . 중저 RPM에서 강을 황삭하려면 토크가 필요합니다. 고속 마무리에는 힘과 균형이 필요합니다. 대형 페이스밀이나 깊은 슬롯을 사용하는 경우 토크 곡선이나 최소한 정격 토크 밴드를 요청하세요.

퀵 매칭 안내

가이드웨이 및 연삭: "부드러운 동작"이 정확도에 영향을 미치는 이유

절단 안정성은 동작 품질에 따라 달라집니다. 서보가 양호하더라도 가이드웨이 직진도, 예압 일관성 및 접촉 형상은 진동 및 윤곽 오류에 영향을 미칩니다. 이것이 표면 연삭기 및 가이드웨이 연삭기와 같은 시설이 중요한 이유입니다. 이를 통해 실제로 정확성이 유지되는 슬라이딩/롤링 인터페이스를 더욱 엄격하게 제어할 수 있습니다.

일반적인 증상과 일반적으로 나타내는 내용

• 평면의 물결 모양 마감: 공진이 고르지 않은 마찰 또는 불충분한 감쇠.
• 컨투어링의 코너 돌출: 가속 제한, 서보 추종 오류 또는 스틱 슬립.
• 축 간 크기 변화: 가이드웨이 형상 불일치 또는 볼스크류 정렬 문제.
• 주기적 표시: 볼스크류 피치 오류, 엔코더 분해능 효과 또는 기계적 런아웃.

우리 생산 라인에서는 동일한 품질 루프에서 연삭 및 조립을 유지하므로 한 기계에서 다음 기계로 동작 부드러움이 일관되게 유지됩니다.

터닝-밀링 복합재: 진정한 효율성이 나오는 곳

터닝-밀링 복합재는 단지 "더 많은 기능"이 아닙니다. 효율성은 재클램핑 및 데이텀 전송을 줄이는 데서 비롯됩니다. 부품을 두 번째 설정으로 이동할 때마다 누적 오류, 처리 시간 및 폐기 위험이 추가됩니다. 복합 처리의 목표는 다음과 같습니다. 한 번의 클램핑, 완전 가공 - 동축성, 동심성 및 위치 공차가 있는 부품에 특히 유용합니다.

복합 가공이 가장 중요한 경우

• 회전된 OD/ID와 밀링된 형상 사이의 긴밀한 동심도가 필요한 부품.
• 회전 데이텀을 참조해야 하는 각진 구멍이나 키홈이 있는 구성요소입니다.
• 설정 시간이 절단 시간을 지배하는 혼합 작업입니다.
• 고정 해제 및 재 고정 시 변형되는 벽이 얇은 부품.

반복 속도가 중요하기 때문에 우리는 모든 R&D 자원을 복합 기술에 투자합니다. 더 빠른 업그레이드는 작업 현장에서 실제 주기 시간 절약으로 이어집니다.

워크홀딩 전략: 숨겨진 비용 요인

많은 "용량" 문제는 실제로 워크홀딩 문제입니다. 부하가 걸린 상태에서 부품이 움직이면 이송을 줄이고 스프링 패스를 추가하거나 스크랩을 허용하게 됩니다. 이 중 어느 것도 기계 사양에 표시되지 않습니다. 에이 중절삭 CNC 공작기계 고정 장치 루프 강성이 기계 루프 강성과 일치할 때 가장 잘 수행됩니다.

기계를 탓하기 전의 실전 점검

1. 부품과 고정 장치를 표시하고 황삭 패스를 실행한 다음 확인 표시에서 이동이 있는지 확인합니다.
2. 언클램핑 후 부품 왜곡을 측정합니다. 변형은 클램핑 전략 문제를 나타냅니다.
3. 돌출부를 줄이고 지지점을 늘립니다. 강성은 레버리지에 따라 강력하게 확장됩니다.
4. 턱/고정물 접촉 부위를 확인하십시오. 작은 접촉 패치는 스트레스와 미끄러짐을 집중시킵니다.

일반적인 부품 도면과 목표 공차를 공유하는 경우 일반적으로 "깨지기 쉬운" 것보다는 무거운 절단을 예측 가능하게 만드는 고정 장치 개념을 권장합니다.

열 관리: 근무 시간 중에 정확도가 변동하는 이유

열적 거동은 중절삭에서 가장 간과되는 요소 중 하나입니다. 열은 스핀들 베어링, 모터, 절삭 에너지, 냉각수 온도 및 주변 변화에서 발생합니다. 결과적으로 형상 변경이 느려집니다. 중요한 것은 '열이 없다'가 아니라, 예측 가능하고 보상 가능한 열 .

구매자가 물어봐야 할 사항

• 일반적인 RPM/부하에서 주요 치수를 안정화하기 위한 예열 시간입니다.
• 냉각 레이아웃(스핀들, 모터, 볼스크류) 및 냉각수 온도 제어.
• CNC 시스템의 열 보상 기능(해당되는 경우)
• 유휴-절단 전환 후 반복성(작업 상점에서 일반적).
