유압 전용 터닝 및 밀링 복합 머시닝 센터란 무엇입니까?
유압식 터닝 및 밀링 복합 머시닝 센터는 밸브 본체, 매니폴드 블록, 실린더 배럴, 펌프 하우징, 엔드 캡, 스풀 보어 등 유압 부품에 필요한 전체 가공 작업을 단일 워크홀딩 설정으로 완료하도록 특별히 설계된 다목적 CNC 공작 기계입니다. 터닝 또는 밀링을 별도로 처리하는 범용 CNC 선반 또는 머시닝 센터와 달리 이러한 복합 기계는 라이브 툴 터렛 또는 밀링 스핀들을 동일한 플랫폼의 정밀 터닝 스핀들과 통합하여 독립형 기계 간에 유압 부품을 이동할 때 피할 수 없는 프로세스 간 재배치, 재클램핑 및 누적 공차 오류를 제거합니다.
"유압 특정" 명칭은 단순한 마케팅 라벨이 아닙니다. 이는 유압 부품의 구체적이고 까다로운 기하학적 요구 사항을 해결하는 보어 형상 최적화, 심공 드릴링 기능, 고정밀 보어 마감, 다축 윤곽 처리 및 견고한 클램핑 배열과 같은 신중한 설계 선택 세트를 반영합니다. 예를 들어, 유압 밸브 스풀 보어는 누수 없는 낮은 히스테리시스 작동을 보장하기 위해 전체 깊이에 걸쳐 단 몇 미크론의 원통도 공차와 Ra 0.2 µm 이상의 표면 마감을 달성해야 합니다. 일반적인 턴-밀 센터는 기술적으로 필요한 작업을 수행할 수 있지만 열 안정성, 스핀들 정밀도 및 진동 감쇠에 대한 특별한 설계 주의 없이는 생산 시 이러한 공차를 일관되게 제공할 수 없습니다.
이러한 복합 터닝 및 밀링 센터의 증가는 더 높은 복잡성, 더 엄격한 공차 및 더 짧은 리드 타임을 향한 유압 부품 제조의 광범위한 진화를 반영합니다. 유압 시스템이 더 높은 압력(현대 시스템은 일반적으로 350~450bar를 초과함)에서 작동하도록 요청됨에 따라 모든 보어, 씰링 면 및 포팅 통로에 대한 기하학적 정밀도 요구 사항이 더욱 까다로워지고 있습니다. 설정 시간을 늘리고 손상 위험을 처리하며 품질 검사 오버헤드를 증가시키는 다중 기계 작업 흐름 없이 이러한 요구 사항을 효율적으로 달성하는 것이 바로 유압식 턴밀 머시닝 센터가 해결하도록 설계된 문제입니다.
플랫폼을 정의하는 핵심 가공 기능
A의 기능 프로필 유압 전용 터닝 및 밀링 복합 머시닝 센터 독립적으로 작동하는 CNC 선반이나 머시닝 센터보다 훨씬 더 넓습니다. 기계가 수행할 수 있는 작업, 그리고 동시에 수행하는 작업 또는 단일 설정에서 수행하는 작업을 이해하는 것은 특정 유압 구성품 생산 요구 사항에 맞는지 평가하는 데 필수적입니다.
유압 보어의 정밀 터닝 및 보링
선삭 및 내부 보링은 대부분의 유압 부품의 기본 작업입니다. 실린더 배럴에는 피스톤에 밀봉 인터페이스를 제공하기 위해 원통형이 촘촘하고 표면 마감이 우수한 길고 직선형 보어가 필요합니다. 밸브 본체에는 정확한 크기와 위치의 스풀 보어가 필요합니다. 유압식 복합 머시닝 센터에서 이러한 보어는 필요한 깊이 대 직경 비율에서 내진동성과 치수 안정성을 위해 선택된 단일 지점 선삭 공구 또는 보링 바를 사용하여 메인 터닝 스핀들에 고정된 부품으로 완성됩니다. 스핀들 속도, 이송 속도 및 절삭 깊이는 가능한 최소한의 패스로 필요한 마무리를 달성하도록 프로그래밍되어 확장된 가공 시퀀스 동안 누적되는 열 효과를 최소화합니다.
라이브 툴 밀링, 드릴링 및 교차 홀 작업
유압 구성요소에는 내부 갤러리를 외부 포트에 연결하는 교차 구멍, 각진 드릴링 및 교차 통로와 같은 포팅 통로가 항상 필요합니다. 이러한 작업을 수행하려면 터릿의 라이브 밀링 또는 드릴링 도구가 교차 홀 또는 평면 밀링 작업을 수행하는 동안 메인 스핀들을 인덱싱(또는 C축을 정확한 각도 위치에 고정)해야 합니다. 유압식 복합 기계에서 C축(스핀들 각도 위치 지정)은 단순한 인덱싱 메커니즘이 아닌 완전히 보간 가능한 축이므로 간단한 스핀들 잠금 기능이 있는 선반에서는 불가능했던 헬리컬 보간, 축외 드릴링 및 복합 각도 포트 가공이 가능합니다. 일반적으로 6,000~12,000RPM의 구동 공구 속도가 유압 부품에 일반적으로 사용되는 합금강의 초경 엔드밀 및 드릴에 충분합니다.
긴 유압 통로를 위한 심공 드릴링
많은 유압 매니폴드와 밸브 본체에는 부품 내부로 깊이 확장되는 축 통로가 필요하며 때로는 길이 대 직경(L/D) 비율이 30:1을 초과하기도 합니다. 이러한 깊은 통로는 편차, 런아웃 축적 및 칩 배출 실패 없이 표준 조버 드릴로 드릴링할 수 없습니다. 유압식 턴밀 머시닝 센터는 고압의 관통 스핀들 절삭유(이 기계의 건 드릴링에는 70~150bar가 일반적임), 확장된 보링 바 지지대 또는 터렛에 장착된 전용 건 드릴 부착물 등 전용 심공 드릴링 기능으로 구성되는 경우가 많습니다. 공구 중심선을 통과하는 고압 절삭유는 칩을 보어 밖으로 지속적으로 배출하고 칩의 재절삭(표면 손상 및 비트 파손 유발)을 방지하며 온도가 깊이에서 공구 마모를 가속화하는 절삭날을 냉각시킵니다.
Y축과 B축을 이용한 다축 윤곽 가공
고급 유압식 터닝 및 밀링 복합 머시닝 센터에는 Y축(중심에서 벗어난 밀링 기능)과 일부 구성에 B축(틸팅 터릿 또는 보조 스핀들 회전)이 포함됩니다. Y축을 사용하면 스핀들 중심선에서 밀링 및 드릴링 작업을 수행할 수 있습니다. 이는 부품 본체에 편심 위치에 있는 포트 표면, 보스 형상, 장착 패드 및 플랫에 중요합니다. B축을 사용하면 가공 사이클 중에 공구 접근 각도를 지속적으로 변경할 수 있으므로 공작물의 위치를 변경하지 않고도 복합 각도 포트 교차점, 언더컷 및 복잡한 표면 윤곽을 완성할 수 있습니다. 이러한 추가 축은 단일 설정으로 완료할 수 있는 유압 구성 요소 형상의 범위를 크게 확장합니다.

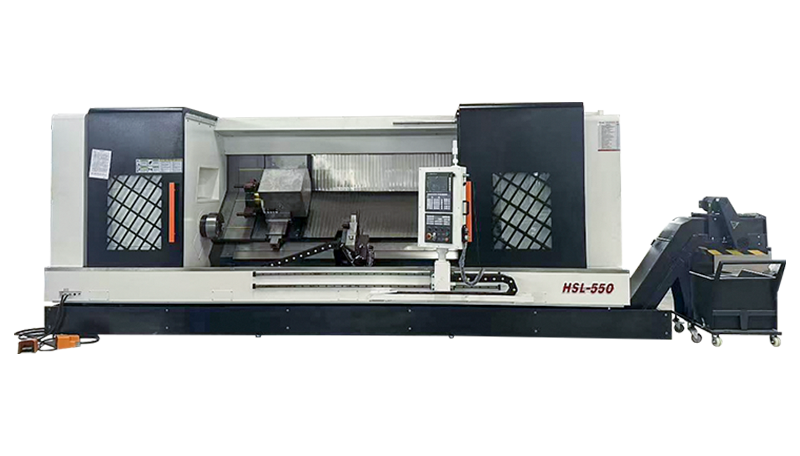

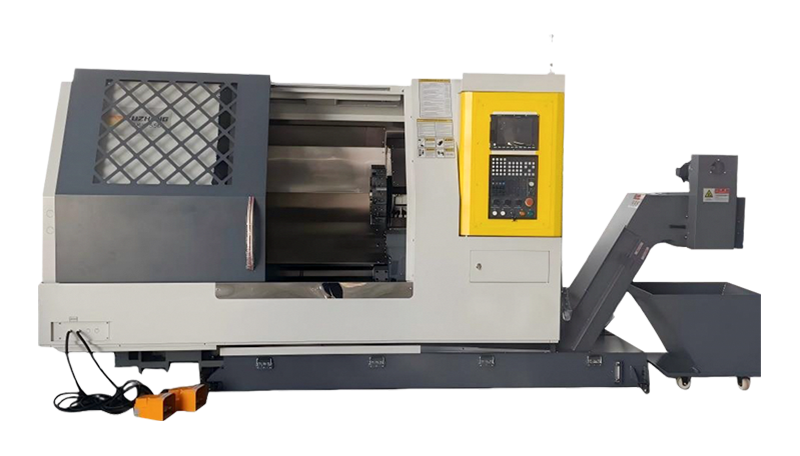

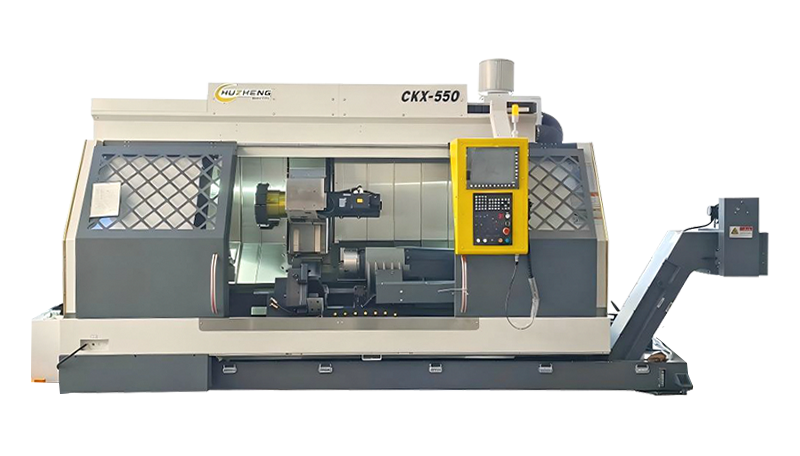

완전한 가공을 위한 두 번째 스핀들(서브 스핀들)
많은 유압식 복합 복합 머시닝 센터에는 메인 스핀들과 마주보는 독립적으로 제어되는 보조 회전 스핀들인 서브 스핀들이 통합되어 있습니다. 메인 스핀들과 터렛에 의해 가공물의 첫 번째 끝이 완전히 가공된 후 서브 스핀들이 부품의 완성된 끝을 잡고 메인 스핀들이 풀린 후 터렛이 다시 맞물려 가공물의 두 번째 끝을 가공합니다. 이 "완벽한" 기능은 실린더 헤드, 엔드 캡, 플랜지형 밸브 본체와 같이 축 양쪽 끝에서 가공이 필요한 유압 구성요소도 수동 재클램핑, 수동 처리 또는 두 번째 기계로 전송하지 않고도 완전히 마무리할 수 있음을 의미합니다.
유압 부품이 기존 방법보다 복합 가공을 요구하는 이유
유압 부품의 기하학적 복잡성과 정밀도 요구 사항은 기존의 별도 프로세스 작업 흐름으로 가공할 때 특정 문제를 야기합니다. 복합 머시닝 센터는 이러한 문제를 해결하기 위해 고유한 위치에 있습니다. 이러한 문제를 구체적인 용어로 이해하면 복합 가공 사례가 추상적인 효율성 주장보다 훨씬 더 설득력이 있습니다.
여러 설정으로 인해 누적된 위치 오류
별도의 터닝 및 머시닝 센터 작업으로 가공된 유압 밸브 본체는 선반에서 한 번, VMC에서 한 번, 최소 두 번 다시 클램핑해야 합니다. 다시 클램핑할 때마다 위치 오류가 발생합니다. 척이나 고정 장치가 이전 설정과 정확히 동일한 위치와 방향으로 부품을 고정하지 않습니다. 이러한 오류는 누적됩니다. 각 설정으로 인해 ±0.02mm의 위치 불확실성이 발생하는 경우 두 설정 프로세스에서는 가공 공차가 적용되기 전에 ±0.04mm의 잠재적 누적 오류가 발생합니다. 총 표시기 런아웃 0.01mm 이내로 외부 특징과 동심원을 이루어야 하는 스풀 보어의 경우, 이 누적된 오류는 생산 위험이 아니며 보장된 폐기 메커니즘입니다. 복합 가공은 설정 간 재배치를 완전히 제거하여 가공 사이클 시작 시 설정된 단일 데이텀을 기준으로 모든 형상을 유지합니다.
다중 기계 워크플로우의 열 성장 및 치수 드리프트
기계 사이를 이동하는 부품은 온도가 변하면서 작업장 환경을 통과합니다. 35°C(선반 작업으로 인해 따뜻해진 온도)의 강철 유압 실린더 배럴은 실온 치수에 비해 팽창합니다. 20°C에서 VMC에 다시 클램핑하고 치수에 맞게 보링하면 기계에서 측정된 보어 직경은 부품이 실온과 완전히 평형을 이룬 후에 측정된 보어 직경과 미묘하게 다릅니다. 공차가 엄격한 유압 보어의 경우 다중 기계 작업 흐름의 이러한 열적 불안정성은 느리고 온도가 안정화된 생산 방법이나 필요한 것보다 높은 스크랩 및 재작업 속도를 허용하는 통계적 공정 제어를 필요로 하는 지속적인 치수 산포의 원인입니다. 열 보상 시스템이 통합된 복합 가공 센터는 전체 가공 사이클 전반에 걸쳐 일관된 열 평형을 유지함으로써 이 문제를 해결합니다.
순차적 처리 시 리드타임, WIP, 손상 처리
기존의 다중 기계 작업 흐름에서는 유압 구성 요소가 각 작업 사이에 대기합니다. 선반이 자유로워질 때까지 기다린 다음 머시닝 센터를 기다린 다음 검사를 기다립니다. 이러한 WIP(작업 진행 중) 시간은 제조 리드 타임을 극적으로 연장하며 종종 몇 시간의 실제 절단 시간을 며칠 또는 몇 주 동안의 생산 시간으로 전환합니다. 또한 각 처리 작업으로 인해 정밀 보어의 표면 손상, 나사산 손상 또는 씰링 표면의 버 생성이 발생할 수 있습니다. 복합 가공은 전체 작업 흐름을 단일 기계 주기로 압축하여 작업 간 대기열을 없애고 WIP 재고를 줄이며 원자재에서 완성된 유압 구성 요소까지의 경과 시간을 획기적으로 단축합니다.
유압 부품 가공에 중요한 기술 사양
유압식 터닝 및 밀링 복합 머시닝 센터를 평가할 때 여러 기술 사양에 따라 기계가 유압 부품 생산의 형상, 표면 조도 및 생산성 요구 사항을 충족하는지 여부가 직접적으로 결정됩니다. 이는 일반적인 공작 기계 사양이 아니며 유압 부품 형상의 특정 요구 사항을 반영합니다.
| 사양 | 유압 작업의 일반적인 범위 | 유압 부품이 중요한 이유 |
| 주축 구멍(관통 구멍 직경) | 65 – 130mm | 실린더 배럴 및 스풀 가공을 위한 최대 바 스톡 직경 결정 |
| 메인 스핀들 속도 범위 | 50 – 4,000RPM | 거친 선삭을 위한 최저 토크; 작은 직경의 정삭 보링을 위한 최고 속도 |
| 메인 스핀들 런아웃(반경 방향) | ≤ 0.002mm | 달성 가능한 보어의 원통도 및 동심도를 직접적으로 제한합니다. |
| 라이브 툴 속도(구동 터렛) | 6,000 – 12,000RPM | 포트 드릴링 및 페이스 밀링을 위한 초경 공구 성능 결정 |
| Y축 이동 | ±50 – ±100mm | 편심 포트 및 기능 가공을 위해 중심에서 벗어난 도달 범위를 설정합니다. |
| C축 분해능 | 0.001° 이상 | 각도 포트 위치 및 교차 구멍 각도 위치의 정확도 |
| 절삭유 통과 스핀들 압력 | 70 – 150바 | 긴 통로에 대한 효과적인 심공 드릴링 및 건 드릴링 가능 |
| 최대 회전 직경 | 250 – 650mm | 가공 가능한 밸브 바디, 매니폴드, 실린더 배럴의 크기 범위를 설정합니다. |
| 최대 회전 길이 | 500 – 2,000mm | 단일 척으로 처리할 수 있는 실린더 배럴 길이를 결정합니다. |
| 위치 정확도(선형 축) | ±0.003~±0.005mm | 포트 위치, 스레드 위치 및 보어 위치 공차를 제어합니다. |
열 보상 시스템
열변위(절단, 스핀들 회전, 유압 시스템 작동 중에 발생하는 열로 인해 발생하는 기계 구조의 치수 변화)는 정밀 가공에서 치수 오류의 가장 중요한 원인 중 하나입니다. 공차가 엄격한 보어 작업을 위한 유압식 터닝 및 밀링 복합 머시닝 센터는 열 효과를 체계적으로 해결해야 합니다. 선도적인 기계 제작업체는 대칭형 기둥과 베드 구조(열 증가가 무작위가 아닌 기하학적으로 예측 가능함), CNC 컨트롤러에 실시간 보상 알고리즘을 제공하는 중요한 구조 지점의 온도 센서, 메인 및 서브 스핀들 베어링, 볼스크류 너트 하우징 및 선형 가이드웨이의 강제 냉각을 조합하여 사용합니다. 효과적인 열 보상이 없으면 작동 시간당 5~15μm의 치수 드리프트가 일반적입니다. 이는 장기간 생산 실행 중에 정밀 스풀 보어를 허용 오차 밖으로 밀어내기에 충분합니다.
복합재 턴밀 가공에 가장 적합한 유압 구성품
거의 모든 회전식 또는 프리즘형 유압 구성요소가 복합 가공의 이점을 어느 정도 활용하고 있지만 특정 구성요소 제품군은 유압식 턴밀 머시닝 센터의 생산성 및 품질 이점이 가장 명확하게 실현되는 최고 가치 응용 분야를 나타냅니다.
유압 실린더 배럴
실린더 배럴은 전형적인 복합 가공 응용 분야입니다. 외부 프로파일(회전 OD, 플랜지 및 포트 보스)은 작동 압력에서 균일한 벽 두께와 구조적 무결성을 보장하기 위해 내부 보어와 중심이 같아야 합니다. 보어 자체에는 Ra 0.4 µm 이상의 마감 처리(종종 나중에 Ra 0.1–0.2 µm로 연마), 전체 보어 길이에 걸쳐 정확한 원통도, 올바른 위치와 크기의 포트 개구부가 필요합니다. 양단의 나사 형상과 외부 포트 가공이 표준 기능입니다. 이러한 모든 작업은 유압식 턴밀 센터의 단일 설정으로 수행되며, 두 번째 끝은 서브 스핀들에 의해 완료되어 중간 처리나 재클램핑 없이 최종 호닝이 가능한 완전히 완성된 실린더 배럴을 생성합니다.
밸브 본체 및 스풀 하우징
방향 제어 밸브 본체에는 여러 개의 스풀 보어, 교차 포트 통로, 파일럿 통로, 배수 통로 및 외부 포트 면이 포함되어 있습니다. 이 모든 요소는 정격 압력에서 올바른 밸브 작동과 제로 내부 누출을 보장하기 위해 정확한 치수와 서로 상대적인 위치를 지정해야 합니다. 스풀 보어 직경 공차는 일반적으로 H6 또는 H7(공칭보다 몇 미크론)이며 원통도는 3~5μm로 제어되고 표면 마감은 Ra 0.2~0.4μm로 제어됩니다. 유압식 복합 복합 머시닝 센터는 터닝 스핀들의 솔리드에서 이러한 보어를 생성한 다음 C축을 인덱싱하여 동일한 설정에서 모든 교차 구멍, 포트 표면, 파일럿 통로 및 식별 표시를 드릴 및 밀링하여 모든 통로가 정확히 지정된 위치 및 각도에서 의도한 보어와 교차하도록 보장합니다.
유압 펌프 및 모터 하우징
피스톤 펌프 및 모터 하우징에는 실린더 블록 작동 표면, 포트 플레이트 밀봉 면, 샤프트 베어링 보어 및 타이밍 플레이트 장착 기능을 위한 정밀 보어 작업이 필요합니다. 샤프트 베어링 보어와 실린더 블록 보어의 동심도는 매우 중요합니다. 정렬 불량으로 인해 피스톤 로딩이 고르지 않게 되고 마찰이 증가하며 조기 마모가 발생합니다. 유압식 턴밀 센터에서는 베어링 보어와 실린더 블록 보어가 동일한 스핀들 데이텀에서 가공되므로 동심도가 두 개의 개별 설정으로 구성된 공차 스택이 아닌 기계 스핀들 정밀도의 함수가 됩니다. 신장 모양의 포트 개구부, 타이밍 구멍, 배수 통로 및 장착 볼트 패턴의 밀링은 동일한 주기의 라이브 툴링에 의해 완료됩니다.
매니폴드 블록 및 집적 회로 구성요소
여러 개의 밸브 구멍, 연결 통로 및 포트 개구부를 포함하는 직사각형 또는 원통형 본체인 유압 매니폴드 블록은 유압 분야에서 가장 복잡한 다중 작업 가공 문제 중 하나를 나타냅니다. 매니폴드가 회전 또는 회전에 가까운 형태(원통형 매니폴드, 원형 분배기)인 경우 유압식 턴밀 센터는 기존의 5축 머시닝 센터 접근 방식에 비해 상당한 이점을 제공합니다. 회전식 터닝 스핀들을 사용하여 라이브 툴링이 포트 캐비티 및 통로 네트워크를 완성하기 전에 OD 기능을 효율적으로 황삭 및 마무리합니다. 보다 프리즘형 매니폴드의 경우 일부 복합 머시닝 센터 구성에는 B축 터렛 또는 여러 방향에서 부품에 접근하는 보조 밀링 스핀들이 포함되어 공작물의 위치를 변경하지 않고 전체 포팅 네트워크를 완성합니다.
유압 부품 가공을 위한 툴링 시스템 및 워크홀딩
유압식 터닝 및 밀링 복합 머시닝 센터의 성능은 함께 사용되는 툴링 및 워크홀딩 시스템만큼 우수합니다. 유압 부품 가공의 경우 툴링 선택은 고정밀 요구 사항, 까다로운 재료, 장기간 생산에 걸친 공정 신뢰성에 대한 요구 사항을 결합하여 결정됩니다.
보링 바 및 진동 방지 툴홀더
높은 깊이 대 직경 비율의 유압 스풀 보어와 실린더 보어의 내부 보링은 보링 바 성능에 까다로운 환경을 만듭니다. 길고 가느다란 보링 바는 채터링(수압 씰링에 필요한 매끄러운 보어 표면보다는 특징적인 부채꼴 표면 마감을 생성하는 자체 가진 진동)에 취약합니다. 유압식 복합 머시닝 센터에서는 최대 약 6배 직경 깊이의 보어에 텅스텐 카바이드 섕크 보링 바(강의 강성이 3배)가 사용됩니다. 더 깊은 보어의 경우 공구의 고유 진동수에서 진동 에너지를 흡수하는 점성 감쇠 관성 질량을 사용하여 생크에 조정된 질량 댐퍼가 있는 활성 진동 감쇠 보링 바를 사용하면 채터링 없이 10:1 이상의 L/D 비율로 정확한 보링이 가능합니다.
정밀 척 시스템 및 콜릿 척
워크홀딩 정확도는 보어 동심도와 런아웃을 직접적으로 결정합니다. 유압 부품 가공의 경우, 특정 부품 직경에 맞게 연마된 경화 정밀 조가 있는 유압 또는 공압 파워 척이 유압 전용 복합 기계의 메인 스핀들에 표준으로 제공됩니다. 조 연삭(작동 클램핑 압력으로 척에 고정된 상태에서 척 조를 현장 연삭)은 표준 척 조의 고유한 런아웃을 제거하여 고정된 공작물의 전체 표시기 런아웃을 0.005mm 이하로 줄입니다. 스풀과 같은 소형 부품의 경우 런아웃이 0.003mm 이상인 콜릿 척이 선호되며, 이러한 작은 직경의 조 척에 비해 뛰어난 그립 정확도와 동심도를 제공합니다.
라이브 툴 홀더 및 VDI/BMT 터렛 시스템
유압 부품의 크로스 홀 드릴링 및 포트 밀링에 사용되는 구동 공구의 정확도는 터릿 인터페이스와 구동 공구 홀더 품질에 따라 크게 달라집니다. 최신 유압식 복합 복합 머시닝 센터는 VDI(Verein Deutscher Ingenieure) 또는 BMT(Base Mount Turret) 공구 장착 인터페이스를 사용합니다. BMT 스타일 드리븐 공구 홀더는 공구 홀더 플랜지가 테이퍼 보어가 아닌 터릿 표면에 직접 안착되기 때문에 VDI 동급 제품보다 더 높은 강성과 낮은 런아웃을 제공합니다. 이는 드릴 런아웃이 구멍 위치 오류와 드릴 파손을 직접적으로 일으키는 작은 직경의 초경 드릴을 사용하여 단단한 밸브 강철에 정밀한 교차 구멍을 드릴링할 때 의미 있는 이점입니다.
유압 부품 프로그램에 필수적인 CNC 제어 기능
유압식 터닝 및 밀링 복합 머시닝 센터의 CNC 컨트롤러는 표준 2축 CNC 선반을 훨씬 뛰어넘는 프로그래밍 복잡성 수준을 처리해야 합니다. 다축 보간, 하위 스핀들 동기화 및 공정 중 측정 루틴은 유압 부품 프로그램의 표준 요구 사항입니다.
- 동시 다축 보간: 단일 가공 블록에서 X, Z, Y, C 및 B 축을 동시에 보간하는 기능을 통해 복잡한 포트 형상, 복합 각도 드릴링 및 윤곽 표면을 일련의 근사 선형 이동이 아닌 단일 연속 공구 경로에서 가공할 수 있습니다. 이 기능은 포트 통로가 여러 평면에서 지정된 각도로 만나야 하는 밸브 본체의 복합 각도 포트 교차에 필수적입니다.
- 부품 이송 및 서브 스핀들 동기화: 메인 스핀들에서 서브 스핀들로 공작물을 전송할 때 컨트롤러는 파지하기 전에 스핀들 속도와 위치를 모두 정확하게 동기화한 다음 서브 스핀들 척의 맞물림과 메인 척의 해제를 조정하여 공작물이 떨어지거나 뒤틀리는 것을 방지해야 합니다. 최신 CNC 컨트롤러는 프로그래밍된 G 코드 시퀀스에서 자동으로 이 전송을 실행하여 전송 이벤트 중에 스핀들 속도와 위상 정렬을 1도 이내로 유지합니다.
- 공정 중 측정 및 적응형 제어: 많은 유압식 복합 복합 머시닝 센터에는 동일한 프로그램 사이클 내에서 가공 작업 간 임계 보어 직경, 런아웃 및 형상 위치를 측정하는 접촉식 트리거 프로빙 시스템이 장착되어 있습니다. CNC 컨트롤러는 측정된 치수를 공칭 값과 비교하고 공구 오프셋을 자동으로 조정하여 공구 마모 또는 열 드리프트를 보상합니다. 즉, 작업자 개입이나 가공 후 검사 정렬 없이 장기간 생산 실행 동안 보어 직경을 공차 내에서 유지합니다.
- 열 보상 실행: CNC는 구조 모니터링 지점에서 온도 센서 입력을 읽고 제어 수준에서 축 위치 수정(일반적으로 몇 분마다 업데이트됨)을 적용하여 기계 열 증가로 인한 치수 효과를 취소합니다. ±0.005mm 범위의 유압 보어 공차의 경우 이러한 활성 보상은 유능하고 안정적인 프로세스와 공차 내에서 유지하기 위해 지속적인 수동 조정이 필요한 프로세스 간의 차이를 의미할 수 있습니다.
- 유압 기능을 위한 대화형 프로그래밍: 일부 기계 제작업체에서는 작업자가 원시 G 코드를 작성하는 대신 일반 대화식 메뉴에서 기능 매개변수(직경, 깊이, 위치, 스레드 형태)를 정의할 수 있도록 하는 유압 구성 요소 기능(스풀 보어 마감 사이클, 교차 구멍 드릴링 패턴, 포트 스레드 밀링 사이클)을 위한 애플리케이션별 대화형 프로그래밍 모듈을 제공합니다. 이 모듈은 표준 유압 부품 제품군의 프로그래밍 시간과 프로그래밍 오류를 크게 줄여줍니다.
유압 전용 턴밀 머시닝 센터 평가 및 선택
유압식 터닝 및 밀링 복합 머시닝 센터에 투자하는 것은 상당한 자본 투자입니다. 올바른 선택을 위해서는 브로셔 사양을 넘어 기계 성능을 생산 요구 사항에 일치시키는 엄격한 평가 프로세스로 전환해야 합니다.
구성 요소 범위를 먼저 정의하십시오.
기계 제작업체에 문의하기 전에 최대 및 최소 보어 직경, 최대 부품 길이 및 중량, 중요 보어의 L/D 비율, 포팅 패턴의 각도 복잡성, 재료 사양(연성 철, 탄소강, 합금강, 스테인레스), 밀봉 보어의 표면 마감 요구 사항, 생산량 등 가공하려는 유압 구성 요소 제품군을 철저하게 특성화하십시오. 이 데이터는 스핀들 보어 크기, Y축 이동, 구동 공구 속도, 절삭유 압력 등 모든 주요 기계 매개변수에 대해 협상할 수 없는 최소 사양을 정의하고 의도한 구성요소 범위를 실제로 처리할 수 없는 기계 구매를 방지합니다.
실제 부품에 대한 절단 테스트를 요청하세요
특정 유압식 복합 복합 머시닝 센터가 생산 시 공차 요구 사항을 충족하는지 검증하는 신뢰할 수 있는 유일한 방법은 후보 기계에서 실제 구성 요소 재료와 형상을 사용하여 절단 테스트를 실행하는 것입니다. 평판이 좋은 기계 제조업체가 데모 센터에서 절단 테스트를 진행합니다. 툴링 기본 설정을 설정한 경우 자체 절삭 공구와 인서트를 가져오거나 기계 제작업체에서 공구를 선택하도록 허용합니다. 단, 테스트 주기 후에 보정된 측정 장비를 사용하여 모든 중요한 치수를 직접 측정하십시오. 특히 전체 깊이에 대한 보어 원통도, 외부 참조 형상에 대한 보어의 동심도, 교차 구멍 위치 정확도 및 스풀 보어 직경의 표면 마감에 중점을 둡니다.
건축업자의 유압 산업 경험 평가
모든 턴밀 기계 제작자가 유압 부품 가공에 대해 동등한 경험을 갖고 있는 것은 아닙니다. 특히 유압 부품 생산에서 참조 고객 설치를 제공할 수 있는 건축업체, 유압 씰링 인터페이스의 특정 공차 및 표면 마감 요구 사항을 이해하는 응용 엔지니어, 프로세스 문제에 신속하게 대응할 수 있는 판매 후 지원 인프라를 찾으십시오. 애플리케이션 지원(특정 유압 부품에 대한 최적의 툴링 전략, 절단 매개변수 및 프로그램 구조를 개발하는 데 도움)은 안정적인 생산을 빠르게 달성하는 데 있어 기계 자체만큼이나 가치 있는 경우가 많습니다.
구매 가격을 초과하는 총 소유 비용
유압식 터닝 및 밀링 복합 머시닝 센터의 구매 가격은 총 소유 비용의 한 구성 요소일 뿐입니다. 초기 툴링 설정을 위한 툴링 투자, 가공되는 재료에 맞는 크기의 칩 컨베이어 및 절삭유 여과 시스템, 각 부품군에 대한 최초 프로그램을 개발하고 검증하기 위한 프로그래밍 시간, 예방 유지보수 비용 및 예비 부품, 설정 시간 단축, WIP 감소, 기계 간 처리 제거 등의 생산성 가치를 고려합니다. 이러한 요소가 포함되면 기존 다중 기계 작업 흐름에 비해 잘 지정된 복합 머시닝 센터의 경제적 사례는 일반적으로 매력적입니다. 특히 기존 장비에서 두 개 이상의 별도 설정이 필요한 유압 구성 요소의 경우 더욱 그렇습니다.
유압식 터닝 및 밀링 복합 머시닝 센터는 까다로운 유압 부품 생산 방식의 근본적인 변화를 나타냅니다. 즉, 다중 기계 작업 흐름을 단일 설정 사이클로 압축하고, 누적된 위치 오류를 제거하며, 고압 유압 시스템이 요구하는 표면 조도 및 치수 정밀도를 가능하게 합니다. 공차 요구 사항이 엄격한 유압 부품을 대량으로 생산하는 모든 제조업체의 경우 이 등급의 공작 기계는 고급 업그레이드가 아니라 유압 회로의 모든 부품에 더 나은 성능을 지속적으로 요구하는 시장에서 품질, 리드 타임 및 비용 경쟁을 위한 실질적인 필수품입니다.
