듀얼 스핀들 머시닝 센터란 무엇이며 귀하의 작업장에 적합합니까?

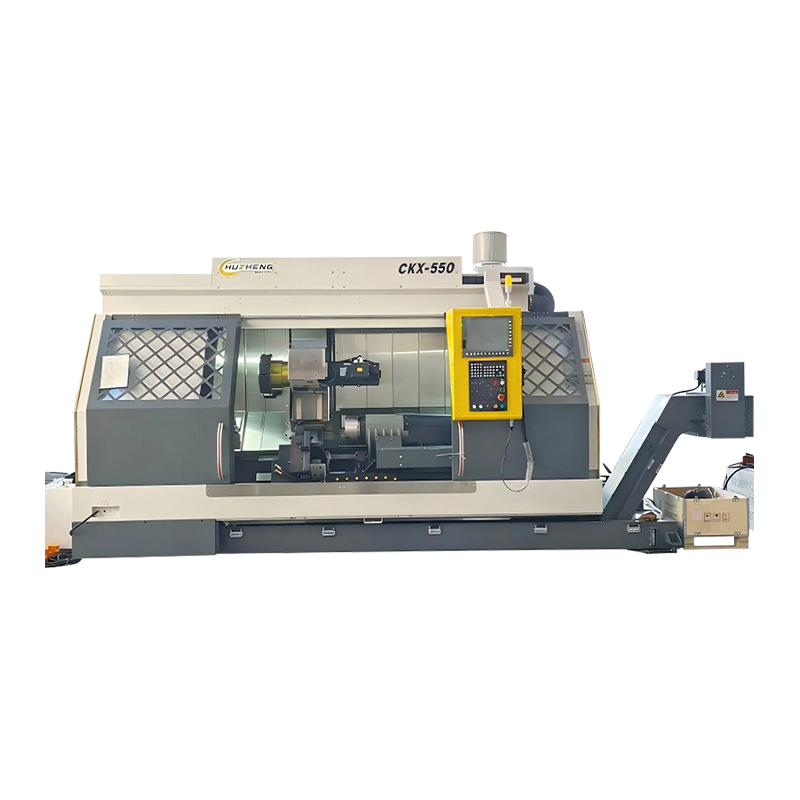

듀얼 스핀들 머시닝 센터란 무엇입니까?

듀얼 스핀들 머시닝 센터는 단일 기계 플랫폼에 장착된 두 개의 독립적인 스핀들(각각 절삭 공구를 잡고 회전할 수 있음)이 장착된 CNC 공작 기계입니다. 하나의 스핀들이 모든 절삭 작업을 순차적으로 수행하는 표준 단일 스핀들 머시닝 센터와 달리 트윈 스핀들 머시닝 센터는 기계 구성에 따라 두 개의 공작물을 동시에 가공하거나 단일 공작물을 양면에서 가공하거나 동시에 두 개의 다른 도구를 사용하여 가공할 수 있습니다.

개념은 간단합니다. 하나의 스핀들이 사이클당 하나의 부품을 생산하는 경우 병렬로 작동하는 두 개의 스핀들은 동시에 두 개의 부품을 생산할 수 있습니다. 즉, 바닥 공간, 작업자 또는 기계 설치 공간을 비례적으로 두 배로 늘리지 않고도 처리량을 효과적으로 두 배로 늘릴 수 있습니다. 실제로 실제 생산성 향상은 부품 형상, 두 스핀들이 동시에 작동할 수 있는 정도, 기계가 생산 셀에 얼마나 잘 통합되어 있는지에 따라 달라집니다. 그러나 적합한 부품군을 갖춘 대량 응용 분야에서 이중 스핀들 CNC 머시닝 센터는 사이클 시간과 부품당 비용을 줄이는 데 사용할 수 있는 가장 강력한 도구 중 하나입니다.

이중 스핀들 기계는 수직 및 수평 방향, 고정 및 독립적 이동 스핀들 배열, 두 스핀들 간의 다양한 축 동기화 수준 등 여러 구성으로 제공됩니다. 각 구성은 다양한 부품 유형 및 생산 시나리오에 적합하므로 구매 결정을 내리기 전에 옵션을 깊이 이해하는 것이 필수적입니다.

트윈 스핀들 머시닝 센터의 작동 방식

기계 수준에서는 듀얼 스핀들 머시닝 센터 표준 머시닝 센터(서보 구동 선형 축, 공구 교환기, 절삭유 시스템 및 CNC 컨트롤러)와 동일한 기본 CNC 원리로 작동하지만 두 개의 스핀들과 관련 워크홀딩, 툴링 및 모션 경로를 동시에 관리해야 하는 복잡성이 추가됩니다. CNC 컨트롤러는 해당 공작물을 기준으로 두 스핀들 헤드의 움직임을 조정하고 두 가공 작업이 물리적으로나 동적으로 서로 간섭하지 않도록 해야 합니다.

동기화된 스핀들 작동과 독립적인 스핀들 작동

동기화 모드에서는 두 스핀들이 동시에 동일한 공작물에서 동일한 공구 경로를 실행합니다. 하나의 NC 프로그램은 두 스핀들을 미러 이미지 또는 직접 복사로 제어합니다. 이는 자동차 부품, 유압 밸브 본체 또는 펌프 하우징과 같은 동일한 부품의 대량 생산을 위한 가장 일반적인 작동 모드입니다. 부품당 사이클 시간은 기본적으로 단일 스핀들 기계와 동일하지만 사이클당 두 개의 부품이 완료되므로 생산량이 두 배로 늘어납니다.

독립 모드에서는 각 스핀들이 자체 공구 경로를 가지며 완전히 다른 작업을 동시에 수행할 수 있습니다. 이는 서로 다른 설정이 필요한 부품을 가공할 때 유용합니다. 예를 들어 스핀들 1은 황삭 밀링을 수행하고 스핀들 2는 이전에 황삭 가공된 공작물에 정삭 보링을 수행하여 기계가 하나의 인클로저에서 두 대의 기계로 효과적으로 작동할 수 있게 해줍니다. 독립적인 작동을 위해서는 두 개의 완전히 분리된 NC 프로그램을 동시에 실행할 수 있는 컨트롤러가 필요하며, 이는 Fanuc, Siemens 및 Mitsubishi 다중 채널 컨트롤러와 같은 최신 고급 CNC 시스템에서 사용할 수 있는 기능입니다.

스핀들 헤드 배열

두 스핀들의 물리적 배열은 기계 설계에 따라 크게 다릅니다. 고정 피치 이중 스핀들 구성에서는 두 스핀들이 동일한 스핀들 헤드 캐스팅에 고정된 거리로 떨어져 장착되어 모든 축 이동을 공유합니다. 이는 가장 단순하고 가장 견고한 설계로, 일정한 간격을 갖는 부품군에 이상적입니다. 가변 피치 설계를 통해 두 스핀들 사이의 거리를 수동으로 또는 CNC 제어로 조정하여 다양한 부품 간격과 고정 장치 레이아웃을 수용할 수 있습니다. 일부 고급 이중 스핀들 CNC 머시닝 센터는 각 스핀들을 완전히 독립된 축에 장착하여 각 스핀들에 고유한 X, Y 및 Z 이동을 제공하고 해당 작업 범위 내의 어느 곳에나 위치한 부품에 대해 완전히 다른 작업을 가능하게 합니다.

이중 스핀들 수직형 및 수평형 머시닝 센터

단일 스핀들 머시닝 센터가 수직(VMC) 및 수평(HMC) 구성으로 제공되는 것처럼 이중 스핀들 기계는 두 방향 모두에서 사용할 수 있습니다. 두 스핀들 사이의 선택은 단일 스핀들 기계에서와 동일한 의미를 가지며 두 스핀들의 추가 복잡성으로 인해 증폭됩니다.

이중 스핀들 수직 머시닝 센터

이중 스핀들 수직 머시닝 센터에서는 두 스핀들이 모두 아래쪽을 향하고 공작물은 아래 수평 테이블에 고정됩니다. 이 구성은 기존 VMC에 익숙한 작업자에게 직관적이며 윗면에서만 가공이 필요한 평면 또는 프리즘형 부품에 매우 적합합니다. 두 개의 스핀들은 일반적으로 X축을 따라 나란히 배열되며 고정 피치 배열이 가장 일반적입니다. 칩이 가공물과 고정 장치에 떨어지기 때문에 수평 구성보다 칩 배출이 덜 유리합니다. 따라서 중요한 영역에 칩이 쌓이는 것을 방지하려면 절삭유 방향과 고정 장치 설계에 더 많은 주의가 필요합니다.

이중 스핀들 수평형 머시닝 센터

이중 스핀들 수평 머시닝 센터는 두 스핀들을 수평으로 배치하여 수직 팔레트 면에 장착된 공작물을 가리킵니다. 수평 방향은 자연스러운 칩 낙하 이점을 가지고 있습니다. 즉, 중력이 칩을 절삭 영역에서 칩 컨베이어로 끌어내리는 방식입니다. 이는 사이클 시간이 짧고 칩 관리가 표면 품질과 공구 수명에 직접적인 영향을 미치는 대량 생산에서 특히 중요합니다. 수평형 이중 스핀들 기계는 엔진 블록, 실린더 헤드, 변속기 하우징 및 유사한 구성 요소가 엄격한 공차로 대량 생산되는 자동차 파워트레인 가공에서 지배적인 구성입니다.

실제 생산성 향상: 실제로 얻는 것

2개의 스핀들 머시닝 센터에서 이론적으로 생산량을 두 배로 늘리는 것은 설득력 있는 것처럼 들리지만 실제 생산성 향상은 기계가 어떻게 적용, 프로그래밍 및 통합되는지에 따라 크게 달라집니다. 다음은 이익이 어디서 오는지, 어디에서 한계가 있는지에 대한 솔직한 분석입니다.

사이클 시간 및 처리량

두 스핀들이 동일한 부품에서 완전히 동기화되어 작동할 때 생산적인 절단 시간은 단일 스핀들 기계와 동일합니다. 이득은 순전히 처리량에 있습니다. 사이클당 하나가 아닌 두 개의 부품이 완료되므로 기계 작동 시간은 동일하게 유지하면서 교대당 생산되는 부품 수가 두 배로 늘어납니다. 사이클 시간이 4분인 부품의 경우 단일 스핀들 기계는 시간당 15개의 부품을 생산합니다. 이중 스핀들 기계의 동일한 사이클은 동일한 작업 공간에서 동일한 작업자의 주의를 기울여 시간당 30개의 부품을 생산합니다.

비생산 시간 단축

원시 사이클 시간 외에도 이중 스핀들 머시닝 센터는 생산된 부품 수에 비해 비생산 시간(설정, 로딩, 언로딩, 프로빙)의 비율을 줄입니다. 두 개의 공작물을 이중 고정 장치에 로드하는 것은 하나를 로드하는 것보다 약간 더 오래 걸리므로 부품당 로딩 시간이 대략 절반으로 줄어듭니다. 도구 변경, 프로빙 주기 및 팔레트 변경은 하나가 아닌 두 부분에 걸쳐 유사하게 상각되므로 혼합도가 높고 볼륨이 높은 환경에서 전체 장비 효율성(OEE)이 크게 향상됩니다.

이익이 제한되는 경우

모든 작업이 똑같이 이익을 얻는 것은 아닙니다. 절단 깊이, 형상 복잡성 또는 공구 경로 길이의 차이로 인해 한 스핀들이 다른 스핀들보다 훨씬 빠르게 작업을 완료하는 경우 더 빠른 스핀들은 사이클이 종료되고 부품이 언로드되기 전에 다른 스핀들이 완료될 때까지 유휴 상태로 대기합니다. 이 "불균형 사이클" 문제는 유효 처리량 이득을 이론적인 2배 이하로 감소시킵니다. 균형 잡힌 사이클을 달성하려면 신중한 공정 계획이 필요하며 때로는 두 스핀들 사이에 기능을 재분배하거나 사이클 시간을 균등화하기 위해 절단 매개변수를 조정해야 합니다. 비대칭 형상 분포가 심한 부품의 경우 기계가 완전히 독립적인 작동을 지원하지 않는 한 이중 스핀들 가공의 이점이 제한될 수 있습니다.

이중 스핀들 기계가 탁월한 산업 및 응용 분야

이중 스핀들 머시닝 센터는 보편적인 솔루션이 아니며 특정 생산 시나리오에서 최고의 가치를 제공합니다. 지속적으로 높은 투자 수익률을 보여주는 산업과 부품 유형은 다음과 같습니다.

• 자동차 파워트레인 부품: 엔진 블록, 실린더 헤드, 크랭크샤프트 베어링 캡, 커넥팅 로드, 변속기 하우징 및 차동 케이스는 모두 기하학적으로 일관된 대용량 부품으로 동기화된 이중 스핀들 처리에 이상적입니다. 주요 Tier 1 공급업체 및 OEM 가공 라인은 이러한 구성 요소에 대해 이중 스핀들 수평 머시닝 센터에 크게 의존합니다.
• 유압 및 공압: 밸브 본체, 매니폴드 블록, 실린더 엔드 캡 및 펌프 하우징은 일반적으로 일관된 형상으로 중대량으로 가공되는 프리즘형 부품입니다. 이는 팔레트 자동화 기능을 갖춘 이중 스핀들 VMC와 완벽하게 일치합니다.
• 의료 기기 구성 요소: 정형외과용 임플란트 부품, 수술 기구 본체, 이식형 장치 하우징은 티타늄이나 스테인리스강으로 적당한 양으로 생산되는 소형 정밀 부품인 경우가 많습니다. 이중 스핀들 가공은 이러한 고가치, 비용에 민감한 응용 분야에서 부품당 비용을 크게 줄여줍니다.
• 항공우주 구조 부품: 알루미늄 또는 티타늄으로 생산된 브래킷, 피팅, 리브 및 패스너 부품은 연간 생산량이 두 스핀들에 대한 전용 고정 장치를 정당화하기에 충분할 때 이중 스핀들 가공의 이점을 얻습니다.
• 가전제품 인클로저: 전자 제품용 알루미늄 하우징, 방열판 및 구조 프레임은 일관된 형상으로 매우 대량으로 생산되므로 자동화된 생산 라인에 통합된 이중 스핀들 VMC에 매우 적합합니다.
• 일반 계약 가공: 동일한 부품군의 반복 주문을 생산하는 작업장에서는 핵심 부품 그룹을 2개 생산에 필요한 설비 투자를 정당화할 만큼 일관되게 실행할 수 있을 때 이중 스핀들 기계의 이점을 누릴 수 있습니다.

듀얼 스핀들 머시닝 센터 평가 시 비교할 주요 사양

여러 제조업체의 이중 스핀들 CNC 머시닝 센터를 비교할 때 표준 사양 세트는 애플리케이션에 대한 성능, 기능 및 적합성을 정의합니다. 각 사양이 실제적으로 의미하는 바는 다음과 같습니다.

2 스핀들 가공을 위한 툴링 및 고정 고려 사항

이중 스핀들 머시닝 센터의 툴링 및 고정 요구 사항은 단일 스핀들 기계보다 복잡하며 이러한 투자를 과소평가하는 것은 기계 자체에 대한 투자 회수를 지연시키는 일반적인 실수입니다.

일치하는 툴링 세트

동기화 모드에서 실행할 때 두 스핀들은 동일한 공구를 사용하여 동일한 공구 경로를 실행합니다. 두 부품 간의 치수 일관성을 위해 각 스핀들의 절삭 공구는 동일한 인서트 재종, 동일한 공구 형상, 동일한 런아웃 공차, 이상적으로는 동일한 공구 수명 단계와 일치해야 합니다. 스핀들 1의 마모된 도구와 스핀들 2의 새로운 도구는 표면 마감과 치수 결과가 다른 부품을 생산합니다. 듀얼 스핀들 생산에서 부품 품질을 유지하려면 쌍으로 된 공구 교체 및 일관된 프리세터 사용을 포함한 엄격한 공구 관리가 필수적입니다.

이중 고정 장치 및 팔레트 설계

두 부품을 동시에 실행하려면 두 세트의 워크홀딩이 필요합니다. 즉, 단일 팔레트에 두 개의 독립적인 고정 장치가 있거나 팔레트 교환기 시스템에 로드된 두 개의 별도 팔레트가 필요합니다. 고정 장치 설계는 스핀들 피치와 일치하도록 올바른 간격으로 각 공작물을 정밀하게 배치하고 두 스핀들의 절삭력에 동시에 부품을 견고하게 고정하며 쉽고 반복 가능한 로딩 및 언로딩을 허용해야 합니다. Schunk, Lang, Vischer & Bolli 또는 Jergens와 같은 공급업체의 모듈식 고정 장치 시스템은 모든 작업에 대해 처음부터 전용 고정 장치를 구축하지 않고도 다양한 부품군에 빠르게 적응할 수 있기 때문에 일반적으로 사용됩니다.

공유 도구 매거진과 독립 도구 매거진

일부 이중 스핀들 머시닝 센터는 두 스핀들 사이에 단일 공구 매거진을 공유하며, 공구 교환기는 공구를 올바른 스핀들로 라우팅하는 역할을 합니다. 이는 매거진 하드웨어를 단순화하지만 두 스핀들이 동시에 공구를 교환해야 하는 경우 공구 교환 중에 병목 현상이 발생할 수 있습니다. 각 스핀들에 하나씩 독립 매거진이 있는 기계는 이러한 제약을 제거하고 완전히 비동기식 공구 교환을 허용합니다. 이는 두 스핀들이 해당 프로그램의 서로 다른 지점에 있을 수 있는 독립 작동 모드에서 특히 중요합니다.

비용 분석: 이중 스핀들 가공 센터에 투자할 가치가 있나요?

이중 스핀들 CNC 머시닝 센터는 일반적으로 구성, 스핀들 독립성 및 자동화 통합에 따라 동급 단일 스핀들 기계보다 30-70% 더 비쌉니다. 해당 프리미엄에 대한 정당성은 이론적인 처리량 승수뿐만 아니라 생산 요구 사항에 대한 현실적인 분석을 바탕으로 해야 합니다.

• 볼륨 임계값: 부품 투업을 실행하는 데 필요한 설비 투자, 프로그래밍 시간 및 프로세스 엔지니어링은 특정 연간 볼륨 이상에서만 성과를 냅니다. 대략적인 지침에 따르면, 연간 500~1,000개 미만의 부품을 실행하는 부품은 추가 복잡성을 정당화할 만큼 충분한 절감 효과를 창출하지 못할 수 있습니다. 연간 수만 개의 부품을 생산하는 대용량 부품이 유력한 후보입니다.
• 설치 공간 절약: 시간당 30개의 부품을 생산하는 단일 이중 스핀들 기계는 동일한 출력을 생산하는 두 개의 단일 스핀들 기계보다 훨씬 적은 바닥 공간을 차지합니다. 바닥 공간이 제한된 시설에서는 이것만으로도 투자를 정당화할 수 있습니다.
• 노동력 절감: 두 대의 별도 기계를 감독하는 대신 한 명의 작업자가 하나의 이중 스핀들 기계를 관리할 수 있으므로 부품당 인건비를 직접적으로 절감하고 작업자가 부가가치 활동에 집중할 수 있습니다.
• 에너지 효율성: 스핀들 시동, 절삭유 펌프, 칩 컨베이어 및 제어 시스템이 공유되기 때문에 하나의 이중 스핀들 기계를 실행하는 것은 동일한 출력에서 두 개의 단일 스핀들 기계보다 총 에너지를 덜 소비합니다.
• 회수 기간: 잘 일치하는 응용 분야의 경우 기계가 하루 2교대 또는 3교대로 작동할 때 투자 회수 기간은 18~36개월이 현실적입니다. 불량한 부품-기계 일치, 낮은 활용도 또는 빈번한 작업 전환으로 인해 투자 회수 기간이 5년 이상으로 늘어날 수 있습니다.

듀얼 스핀들 머시닝 센터의 선두 제조업체

몇몇 공작 기계 제조업체는 이중 스핀들 머시닝 센터 시장에서 강력한 평판을 얻었으며 각 업체는 구성 옵션, 정밀도 수준 및 대상 산업 측면에서 뚜렷한 강점을 갖고 있습니다. 공급업체를 평가할 때는 기계 사양뿐만 아니라 응용 엔지니어링 지원, 예비 부품 및 현지 서비스의 가용성도 고려하십시오.

• Chiron 그룹(독일): 자동차 및 의료 분야에 널리 사용되는 고정 및 가변 피치 구성을 갖춘 고속 이중 스핀들 수직 머시닝 센터를 전문으로 합니다. 매우 빠른 공구 교환 시간과 높은 정밀도로 알려져 있습니다.
• Mazak (일본/미국): 유연한 제조 시스템을 위한 강력한 다중 채널 CNC 기능 및 팔레트 자동화 옵션과 함께 VARIAXIS 및 HCN 시리즈 전반에 걸쳐 이중 스핀들 구성을 제공합니다.
• 마키노(일본): 듀얼 스핀들 옵션을 갖춘 a-시리즈 수평 머시닝 센터는 강성, 열 안정성 및 정밀도로 유명한 자동차 파워트레인 가공을 위한 벤치마크 기계입니다.
• Grob Systems(독일/미국): 자동 이송 라인 시스템과의 긴밀한 통합을 통해 파워트레인 및 항공우주 구조 부품을 위한 고도로 전문화된 이중 스핀들 4축 및 5축 머시닝 센터를 생산합니다.
• Brother Industries(일본): Speedio 시리즈 트윈 스핀들 태핑 센터와 소형 VMC는 전자 제품 및 정밀 부품 제조 분야의 고속 소형 부품 가공에 널리 사용됩니다.
• 두산(대한민국): DNM 및 DCM 시리즈의 이중 스핀들 수평 머시닝 센터를 제공하여 중형 자동차 및 일반 산업 응용 분야에 비용 경쟁력 있는 옵션을 제공합니다.
